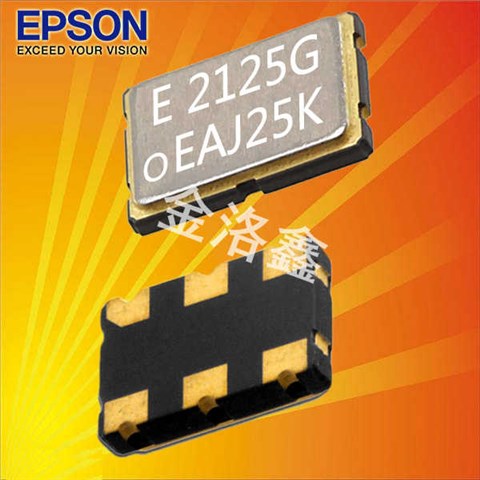

EPSON晶体,压控晶振,VG-4513CB晶振,X1G0041510003晶振

因此除了KHZ,MHZ的研究发展,另外还发明GHZ技术,使工艺技术达到人无完人,史前无例,实现以基波方式产生2.5GHz为止高频的表面声波（SAW）元器件.爱普生拓优科梦把半导体（IC）称之为“产业之米”,并认为石英晶体元器件更是离不开的“产业之盐”.将进一步致力于小型、高稳定、高精度晶体元器件的开发,为现有的应用程序以及生活新蓝图开拓广阔前景. 　爱普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得爱普生拓优科梦的晶振元器件已以23%的市场占有率位于业界第一.

爱普生晶振以音叉型石英晶体谐振器,（32.768KHZ）系列出名,目前爱普生品牌遍布全世界,而千赫兹的压电石英晶体应用范围也比较广阔,所有的时记产品都需要用上KHZ系列晶体,该系列产品具有小型,薄型石英晶体谐振器,特别适用于有小型化要求的市场领域.是对应陶瓷晶振（偏差大）和通常的石英晶体谐振器（偏差小）的中间领域的一种性价比出色的产品.最适用于HDD, SSD, USB数码产品,播放器、数码相机、笔记本电脑、移动电话等.等用途.

EPSON晶体,压控晶振,VG-4513CB晶振,X1G0041510003晶振,石英晶振的研磨技术：通过对晶振切割整形后的晶片进行研磨，使石英晶振的晶片达到（厚度/频率）的一定范围。石英晶振晶片厚度与频率的关系为：在压电晶体行业，生产晶振频率的高低是显示鸿星技术水平的一个方面，通过理论与实际相结合，累积多年的晶振研磨经验，通过深入细致地完善石英晶振研磨工艺技术，注重贴片晶振研磨过程的各种细节，注重晶振所用精磨研磨设备的选择；

5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊盘,及IR回流焊盘(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

爱普生日产有源压控兆赫兹晶振型号列表：

Model	Frequency	Frequency stability	LxWxH	Output Wave	Frequency Control Range	Temperature	Frequency tolerance	25°C Aging	I[Max]
VG-4513CA	125.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
VG-4513CA	155.520000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
VG-4513CA	156.250000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
VG-4513CA	200.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
VG-4513CB	153.600000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
VG-4513CB	153.600000 MHz	GFCT	5.00 x 3.20 x 1.30 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
VG-4513CB	125.000000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA

Product Number	Model	Frequency	Frequency stability	LxWxH	Output Wave	Frequency Control Range	Temperature	Frequency tolerance	25°C Aging	I[Max]
X1G0041411018	VG-4513CA	125.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
X1G0041411019	VG-4513CA	155.520000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
X1G0041411020	VG-4513CA	156.250000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
X1G0041411602	VG-4513CA	200.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
X1G0041510003	VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
X1G0041510004	VG-4513CB	153.600000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
X1G0041510007	VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
X1G0041510009	VG-4513CB	153.600000 MHz	GFCT	5.00 x 3.20 x 1.30 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA
X1G0041510013	VG-4513CB	125.000000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 65 mA

耐焊性：将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。EPSON晶体,压控晶振,VG-4513CB晶振,X1G0041510003晶振

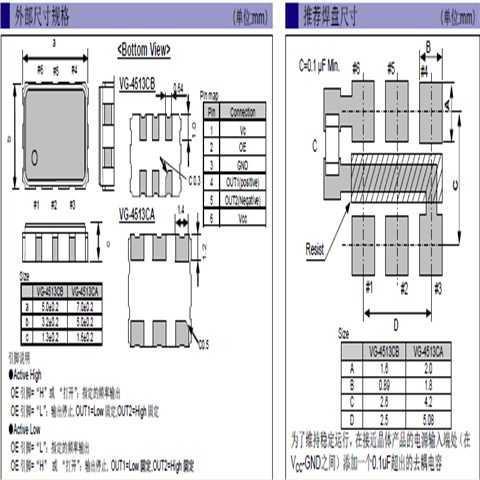

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于5032晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

驱动能力:驱动能力说明振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）.EPSON晶体,压控晶振,VG-4513CB晶振,X1G0041510003晶振

振荡补偿:除非在5032mm爱普生压控晶振振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。

振荡电路的检查方法:振荡频率测量:必须尽可能地测量安装在5032有源晶振电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。

接触振荡电路:探针不影响图2，因为缓冲器的输出是通过金属面有源晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
