EPSON晶体,压控晶振,VG-4231CB晶振,X1G0028610002晶振

爱普生贴片式石英晶振振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

EPSON爱普生公司成立于1942年5月,总部位于日本长野县诹访市,是数码映像领域的全球领先企业.爱普生集团通过富有创新和创造力的文化,提升企业价值,致力于为客户提供数码影像创新技术和解决方案.爱普生拓优科梦是一家专业从事石英晶体元件的厂商,爱普生拓优科梦（Epson — yocom）运用长年积累的培育人工石英贴片晶振以及以加工为代表的、实现精微化、高精度、高品质的综合技术,提出“3D战略”究极应用石英特性而制造的三大元器件:定时元器件、传感元器件、光学元器件.

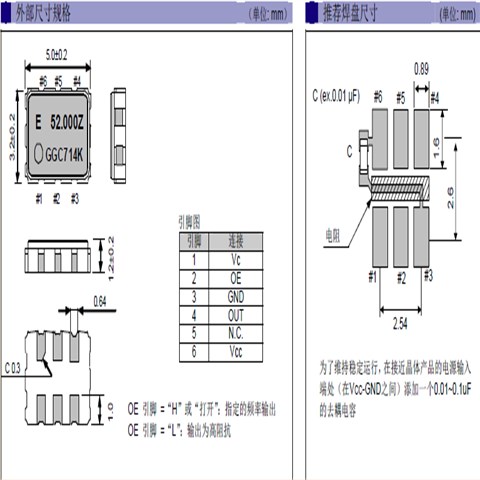

EPSON晶体,压控晶振,VG-4231CB晶振,X1G0028610002晶振,有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊盘（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。

爱普生日产有源压控兆赫兹晶振型号列表：

Model	Frequency	Frequency stability	LxWxH	Output Wave	Frequency Control Range	Temperature	Frequency tolerance	25°C Aging	I[Max]
VG-4231CB	54.000000 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
VG-4231CB	57.272727 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
VG-4231CB	56.750000 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
VG-4231CB	57.000000 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
VG-4231CB	27.000000 MHz	GGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
VG-4231CB	16.111888 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
VG-4231CB	24.545454 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA

Product Number	Model	Frequency	Frequency stability	LxWxH	Output Wave	Frequency Control Range	Temperature	Frequency tolerance	25°C Aging	I[Max]
X1G0028610002	VG-4231CB	54.000000 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
X1G0028610003	VG-4231CB	57.272727 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
X1G0028610004	VG-4231CB	56.750000 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
X1G0028610005	VG-4231CB	57.000000 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
X1G0028610007	VG-4231CB	27.000000 MHz	GGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
X1G0028610008	VG-4231CB	16.111888 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
X1G0028610009	VG-4231CB	24.545454 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA

所有石英振荡器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。EPSON晶体,压控晶振,VG-4231CB晶振,X1G0028610002晶振

同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。

5032晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。EPSON晶体,压控晶振,VG-4231CB晶振,X1G0028610002晶振

适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过六脚石英晶振测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量压控石英晶体振荡器频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过超小型SMD晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。
