EPSON晶振MC-406,Q13MC4061000200无源贴片晶体,爱普生进口晶振,SMD晶振,无源谐振器,陶瓷晶振,32.768K时钟晶振,型号MC-406,编码Q13MC4061000200是一款尺寸为1040mm的陶瓷谐振器,频率32.768KHZ,负载电容12.5pF,精度±10ppm,工作温度-40to+85°C,具有性能优越,成本低廉,高质量的特点,产品被广泛使用于时钟和微型计算机等领域.
Q13MC4061001900晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.EPSON晶振MC-406,Q13MC4061000200无源贴片晶体

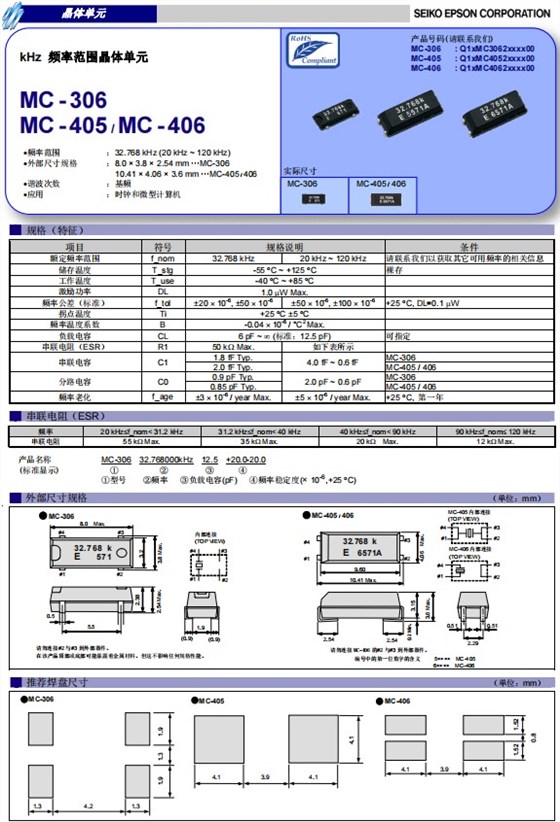

Q13MC4061000200晶振 参数表
项目 | 符号 | 规格说明 | 条件 |
MC-406晶振 | |||
额定频率范围 | f_nom | 32.768K晶振 | 请联系我们以获取其它可用频率的相关信息。 |
储存温度 | T_stg | -55°C ~ +125°C | 裸存 |
工作温度 | T_use | -40°C ~ +85°C | |
激励功率 | DL | 1.0µW Max. | |
频率公差 | f_tol | ±10 × 10-6 | +25°C, |
(标准) | ±50 × 10-6 | DL=0.1µW | |
拐点温度 | Ti | +25°C±5°C | |
频率温度系数 | B | -0.04 × 10-6/ °C2Max. | |
负载电容 | CL | 12.5F to ∞ (标准:12.5pF) | 可指定 |
串联电阻(ESR) | R1 | 50kΩ Max. | |
串联电容 | C1 | 1.8fF Typ. | |
分路电容 | C0 | 0.9pF Typ. | |
频率老化 | f_age | ±3 ×10-6/ year Max. | +25°C, |
第一年 |

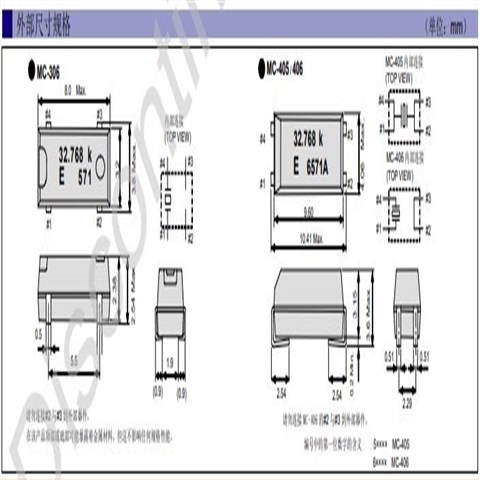

EPSON晶振MC-406,Q13MC4061000200无源贴片晶体 尺寸图
Q13MC4061000200晶振使用注意事项
晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不 必要的高温度。EPSON晶振MC-406,Q13MC4061000200无源贴片晶体
机械振动的影响:当石英晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导:
(1) 理想情况下,机械蜂鸣器应安装在一个独立于SMD晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项:
(1) 在更高或更低温度或高湿度环境下长时间保存金属面石英晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。EPSON晶振MC-406,Q13MC4061000200无源贴片晶体
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
