低抖动石英振荡器,PE77J贴片晶振,Pletronics振荡器,PE7720JEW-100.0MDK,PECL输出晶振   PE7720JEW-100.0MDK 是 Pletronics 旗下的 PE77J 贴片晶振，属于低抖动石英振荡器，采用 PECL 输出。它可输出精准的 100.0MHz 频率，为电子设备提供稳定的时钟信号。基于石英材料，具备良好的频率稳定性。低抖动特性有效提高信号质量，降低误码率。PECL 输出适合高速数据处理，贴片封装便于安装和集成。广泛应用于通信、网络、高性能计算等领域，有助于提升设备的性能和可靠性，是追求高精度时钟信号的理想选择。

低抖动石英振荡器,PE77J贴片晶振,Pletronics振荡器,PE7720JEW-100.0MDK,PECL输出晶振

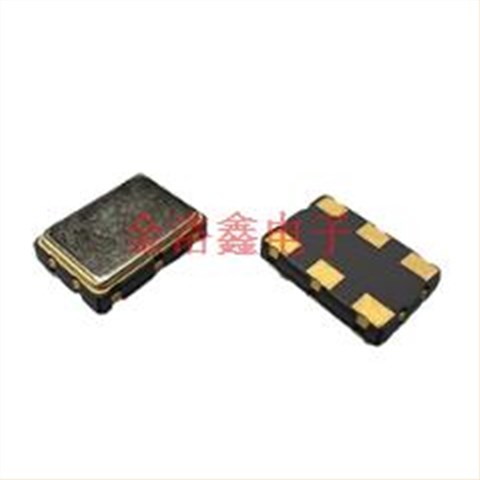

在对时钟信号稳定性和准确性要求极高的电子领域，Pletronics 的 PE7720JEW - 100.0MDK 低抖动石英晶体振荡器表现卓越。它是一款采用 PECL 输出的贴片晶振，属于 PE77J 系列。该7050振荡器以石英为核心材料，石英的优良特性赋予其出色的频率稳定性。它能精准输出 100.0MHz 的频率，为各类电子设备提供稳定的时钟基准。其最大的亮点在于低抖动特性，极低的抖动意味着信号更加稳定，能有效降低数据传输过程中的误码率，确保设备在高速运行时的可靠性。PECL 输出接口具有高速、低噪声的特点，非常适合高速数据处理和传输的应用场景。贴片式封装设计不仅方便在电路板上安装，还能适应电子设备小型化、集成化的发展趋势。无论是在通信基站、高速网络设备，还是高性能计算系统中，这款有源晶振都能凭借其卓越性能，保障设备稳定、高效地运行。

Pletronics晶振公司创建于1979年,主要研发生产晶振,石英晶振,有源晶体,石英晶体振荡器等元件.至今已有超过30年之久的工程和制造经验.所生产的产品使用范围广包括亚洲、欧洲和北美的制造业.Pletronics晶振公司拥有国际工程,物流和销售支持.产品设计创新,价格竞争有优势,订货交期时间短在业界具有较好的声誉.
Pletronics晶振公司关注用户需求,不断研发新品,改善现有产品.能够满足不同客户对于石英晶振, 贴片晶振,温补晶体振荡器等频率控制元件的需求提供一个完整的解决方案.
Pletronics晶振公司运用ISO14001环境管理系统进行环境管理,尽最大可能减小业务活动对环境造成的负担,并通过业务发展推进环境改善.

低抖动石英振荡器,PE77J贴片晶振,Pletronics振荡器,PE7720JEW-100.0MDK,PECL输出晶振

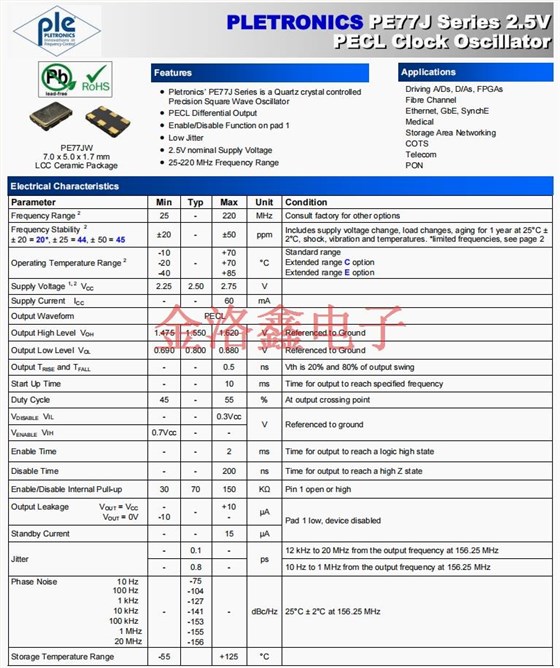

Parameter		Min	Typ	Max	Unit
Frequency Range2		25	-	220	MHz
Frequency Stability2 ± 20 =20*, ± 25 =44, ± 50 =45		±20	-	±50	ppm
Operating Temperature Range2		-10 -20 -40	-	+70 +70 +85	°C
Supply Voltage1, 2VCC		2.25	2.50	2.75	V
Supply Current ICC		-	-	60	mA
Output Waveform		PECL
Output High Level VOH		1.475	1.550	1.620	V
Output Low Level VOL		0.690	0.800	0.880	V
Output TRISEand TFALL		-	-	0.5	ns
Start Up Time		-	-	10	ms
Duty Cycle		45	-	55	%
VDISABLEVIL		-	-	0.3Vcc	V
VENABLEVIH		0.7Vcc	-	-
Enable Time		-	-	2	ms
Disable Time		-	-	200	ns
Enable/Disable Internal Pull-up		30	70	150	KΩ
Output Leakage VOUT= VCC VOUT= 0V		- -10	-	+10 -	µA
Standby Current		-	-	15	µA
Jitter		-	0.1	-	ps
		-	0.8	-
Phase Noise 10 Hz 100 Hz 1 kHz 10 kHz 100 kHz 1 MHz 20 MHz		-	-75 -104 -127 -141 -153 -155 -156	-	dBc/Hz
Storage Temperature Range		-55		+125	°C

低抖动石英振荡器,PE77J贴片晶振,Pletronics振荡器,PE7720JEW-100.0MDK,PECL输出晶振

低抖动石英振荡器,PE77J贴片晶振,Pletronics振荡器,PE7720JEW-100.0MDK,PECL输出晶振

所有产品的共同点
1、抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 （比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
5、卤化合物
请勿在卤素气体环境下使用石英晶体产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
