TCXO温补晶振,GTXO-83T,高利奇振荡器,GTXO-83T/GS-12.288MHz,5032贴片晶振

产品简介

TCXO温补晶振,GTXO-83T,高利奇振荡器,GTXO-83T/GS-12.288MHz,5032贴片晶振 GTXO - 83T/GS - 12.288MHz 是高利奇推出的 5032 贴片式 TCXO 温补晶振。它可输出精准的 12.288MHz 频率，借助先进的温度补偿技术，有效应对环境温度变化，保证频率高度稳定。具备良好的抗干扰能力，能适应复杂的工作环境。广泛应用于通信基站、卫星导航等对频率稳定性要求高的领域，是提升设备性能和可靠性的理想选择。

产品详情

tp1

TCXO温补晶振,GTXO-83T,高利奇振荡器,GTXO-83T/GS-12.288MHz,5032贴片晶振

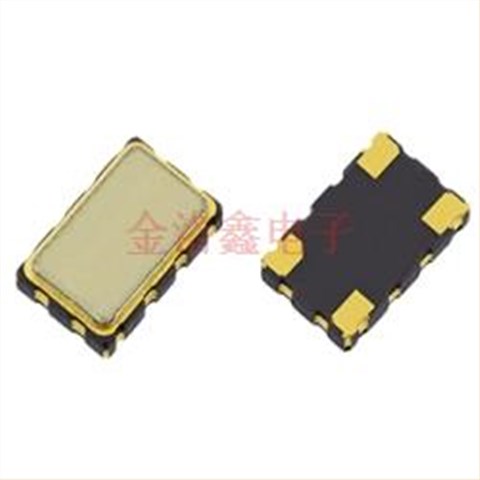

在对频率稳定性要求严苛的电子设备领域，高利奇晶振的 GTXO - 83T/GS - 12.288MHz 温补晶振（TCXO）犹如一颗稳定的“心脏”。它采用 5032 贴片晶振封装，这种小巧的设计适应了现代电子设备小型化、集成化的发展趋势，能轻松融入各类紧凑的电路板中。

作为 TCXO 温补晶振，其核心优势在于先进的温度补偿技术。电子设备工作时，环境温度的变化会对晶振频率产生显著影响，而 GTXO - 83T 能实时感知温度变化，并迅速调整输出频率，确保 12.288MHz 的频率始终精准稳定。

它的稳定性和抗干扰能力十分出色，即使在复杂的电磁环境和温度波动较大的情况下，也能为设备提供可靠的时钟信号。无论是在通信基站保障信号精准传输，还是在卫星导航系统确保定位精确，GTXO - 83T有源晶振都能凭借卓越性能，保障设备稳定运行。

tp2

tp22png TCXO温补晶振,GTXO-83T,高利奇振荡器,GTXO-83T/GS-12.288MHz,5032贴片晶振

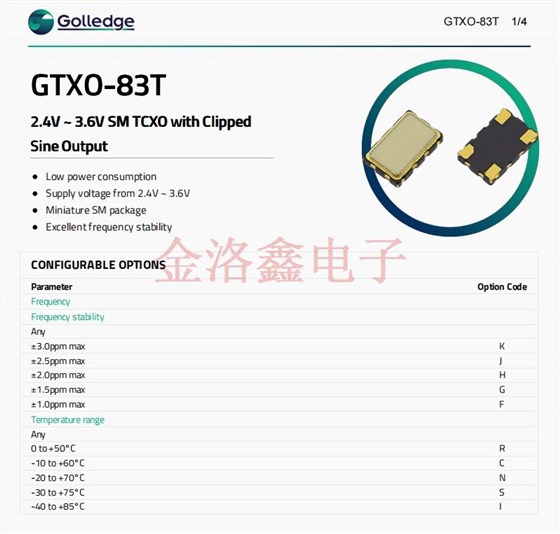

频率范围	9.5 ~ 45.0兆赫

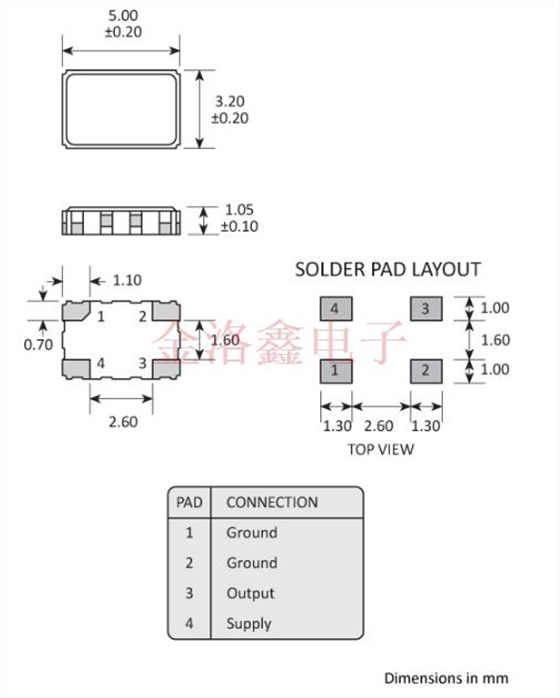

尺寸	5.0 x 3.2 x 1.15 毫米
储存温度范围	-40 至 +85°C
电源电压稳定性	±0.2 页/分钟DD 系列±5%
负载稳定性	±0.2 页/分钟L±10%
老化	第一年最高 ±1.0ppm
电源电压（VDD 系列)	+2.4V ~ +3.6V
电源电流（max）	1.5mA （9.5 ~ 20.0MHz）
	2.0mA （20.0 ~ 32.0MHz）
	2.5mA （32.0 ~ 45.0MHz）
输出波形	削波正弦，0.8V p-p，+DC 偏移
试验载荷（ZL)	10kΩ // 10pF
启动时间	最大 3ms
相位噪声（典型值 @ 20.0MHz）	-54dBc/Hz @ 1Hz
	-86dBc/Hz @ 10Hz
	-135dBc/Hz @ 1kHz
	-151dBc/Hz @ 100kHz
频率容差 @ 25°C	最大 ±2.0ppm，回流焊后 60 分钟

tp3

tp33 TCXO温补晶振,GTXO-83T,高利奇振荡器,GTXO-83T/GS-12.288MHz,5032贴片晶振

TCXO温补晶振,GTXO-83T,高利奇振荡器,GTXO-83T/GS-12.288MHz,5032贴片晶振

所有石英晶振产品的共同点
抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
