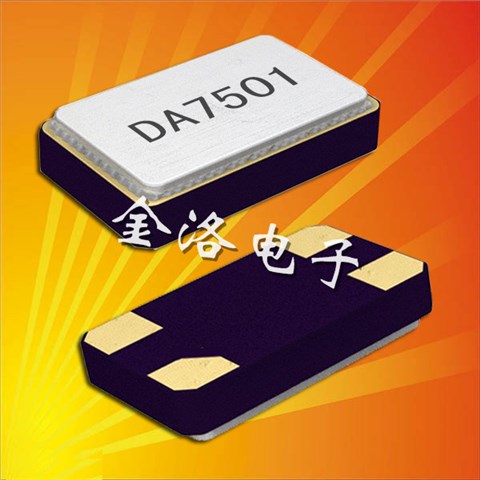

贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率.32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品. 本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定

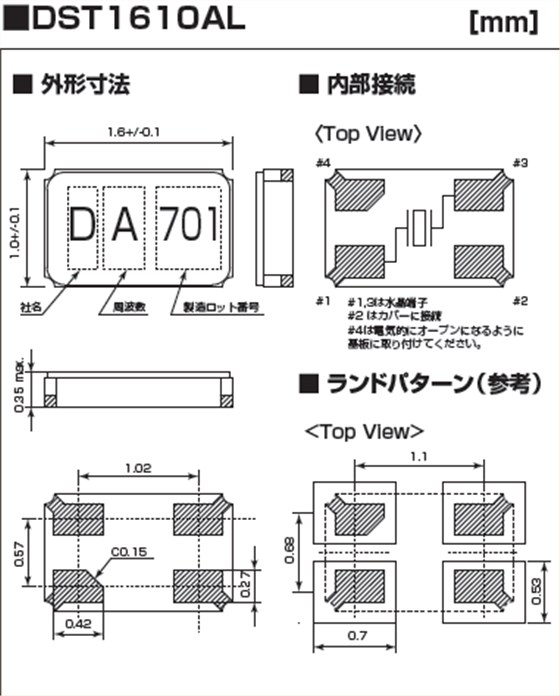

KDS晶振	单位	DST1610AL晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6(标准), (±15 × 10-6～ ±50 × 10-6可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF ～ ∞	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

石英晶体单元/谐振器

激励功率

在晶体单元上施加过多驱动力，会导致石英晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率 （请参阅“激励功率”章节内容）。

负极电阻

除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。

负载电容

振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容。

晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。KDS晶振,贴片晶振,DST1610AL晶振

1、振荡电路

石英晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。

配置、电路常数和衬底布线模式等操作大致分为正常运行和

异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。

晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如

讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。

2。角色的分量与参考值

在振荡电路的设计中，必须认识到个体的作用。

组件.在表1中，以例如振荡电路为例来描述角色。

（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。

当反馈电阻（rf）未安装在振荡电路中时，如图所示

表1，即使在振荡功率作用下，谐振器也不会启动振荡。

电路。除非有适当值的电阻器连接，否则振荡不会启动。

晶体谐振腔的形式模式，但泛音振荡或基波。

振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在

泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。

K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。

限制流入谐振器的电流，调节负电阻和励磁。

电平，防止谐振腔的反常振荡，抑制频率波动。

C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有

给定负载能力。

适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。

电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括

负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。

?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。

安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和

振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
