鸿星电子已经成为全球从事石英晶振频率控制组件的重要制造商之一,致力于插件式(DIP)与表面黏着式(SMD)石英晶体系列产品之研发、设计、生产与营销。我们的产品作为一个健康的心脏为客户服务,因此我们投资建立一个有能力的团队和基础设施,为我们生产的每一个产品。公司致力于提供最好的质量、服务和价值的客户应对不断变化的技术和环境的挑战。
Hosonic专注于自己的核心技术和鼓励员工的创造力,创新和团队合作。我们的贴片晶振作为一个健康的心脏为客户,因此我们投资建立一个有能力的团队和基础设施,我们所做的每个产品。Hosonic建立有机学习平台,鼓励和激励跨职能团队合作,不断改进环境和产品。

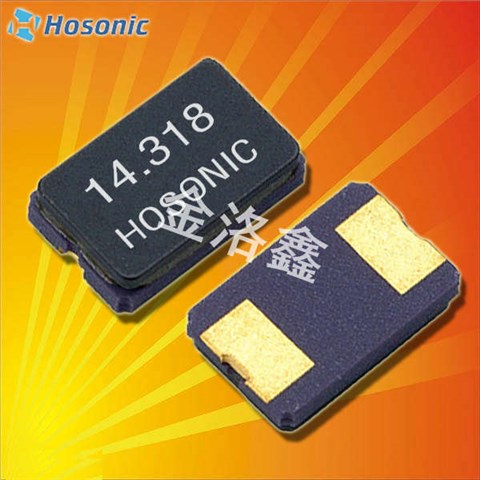

鸿星晶振,5032二脚晶体,E5FA晶振.二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,可对应8.000MHz以上的频率,标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.
鸿星石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,无源晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性。
鸿星晶振 |
单位 |
E5FA晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
8.000MHZ~80.000MHZ |
标准频率 |
储存温度 |
T_stg |
-55°C~+125°C |
裸存 |
工作温度 |
T_use |
-30°C ~+85°C |
标准温度 |
激励功率 |
DL |
100μW Max. |
推荐:1μW~100μW |
频率公差 |
f_— l |
±10 × 10-6(标准), |
+25°C对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±20 × 10-6/-30°C ~+85°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
10PF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5× 10-6/ year Max. |
+25°C,第一年 |
机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体谐振器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

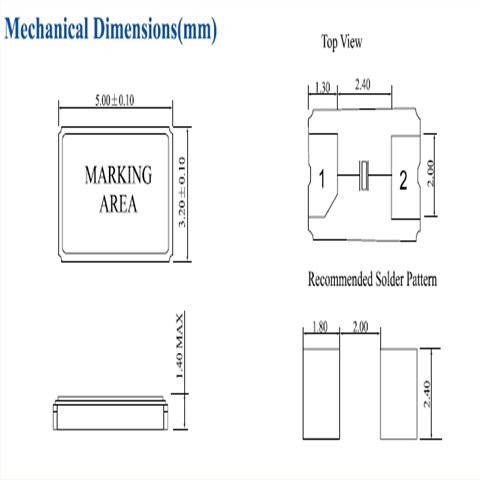

(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害石英谐振器。如需在+150°C以上焊接晶体产品,建议使用SMD晶体。在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。鸿星晶振,5032二脚晶体,E5FA晶振
振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的5032两脚晶振的振荡频率的真实值,
使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。
有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2,因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。
图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容(3 pF以下XTAL终端IC)和探针。
然而,应该注意到,使用这种方法8M无源压电石英晶体输出波形较小,测量不能依赖于
即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。
此外,5032二脚谐振器振荡频率与测量点不同。
1。测量缓冲输出
2。振荡级输出测量
三.通过电容器测量振荡级输出
图5示出以上1-3个测量点和所测量的
除缓冲器输出外,振荡频率较低。鸿星晶振,5032二脚晶体,E5FA晶振
