微晶晶振,贴片晶振,CC2A-T1A晶振,石英SMD晶振

微晶晶振,贴片晶振,CC2A-T1A晶振,石英SMD晶振微晶晶振,贴片晶振,CC2A-T1A晶振,石英SMD晶振

产品简介

二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.

产品详情

陶瓷表面封装谐振器,8037兆赫兹晶振,CC1A-T1AH晶振

微晶的管理团队以及领导的工作人员。职位提供了一个积极的例子,在所有领域的质量行为。公司。他们激励员工始终如一地思考问题。质量与成本。必须迅速分析、纠正目前存在的问题,和适当的措施。所有的经理负责娱乐一个内部环境,在那里可以公开指出问题并进行讨论。通过不断改进技术,过程、产品、服务、质量、环境保护、安全和安全方面,微晶也将保持其在未来的市场地位。瑞士大微晶晶振遵守法规和监管要求,从事环保产品的开发。环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,集团业务政策促进普遍信任的环境管理活动。
微晶晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。过去微晶晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。微晶晶振集团将:不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过充分利用或回收等方法实现对自然资源的保持。消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应。

陶瓷表面封装谐振器,8037兆赫兹晶振,CC1A-T1AH晶振

微晶晶振,片晶振,CC2A-T1A晶振,石英SMD晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致石英晶体谐振器的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。

陶瓷表面封装谐振器,8037兆赫兹晶振,CC1A-T1AH晶振

微晶晶振

单位

CC2A-T1AH晶振

石英晶振基本条件

标准频率

f_nom

10~70MHZ

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-40°C~+85°C

标准温度

激励功率

DL

100~250μW Max.

推荐:100~250μW

频率公差

f_— l

±50× 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±100 × 10-6/-40°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

20PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C,DL=0.5μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年

陶瓷表面封装谐振器,8037兆赫兹晶振,CC1A-T1AH晶振

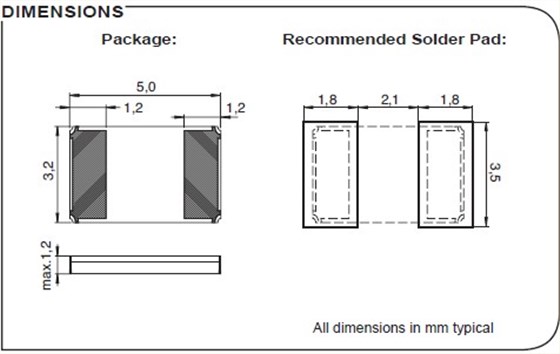

CC2A-T1A 5032

陶瓷表面封装谐振器,8037兆赫兹晶振,CC1A-T1AH晶振

耐焊性:将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。微晶晶振,贴片晶振,CC2A-T1A晶振,石英SMD晶振
每个封装类型的注意事项:陶瓷包装晶振与SON产品在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指进口贴片晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。陶瓷包装石英晶振:在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
(3)柱面式产品产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当英无源晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。

陶瓷表面封装谐振器,8037兆赫兹晶振,CC1A-T1AH晶振

振荡补偿:除非在振荡电路中提供足够的负极电阻,否则会增加石英晶体谐振器振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。微晶晶振,贴片晶振,CC2A-T1A晶振,石英SMD晶振

sjzrhl_2

测试条件(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量5032mm无源晶振频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).

scbx_2

1.振荡电路:晶体谐振器是无源元件,因此受到5032无源石英晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在进口小封装贴片晶振振荡电路的设计中,必须认识到个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。

cptj1
