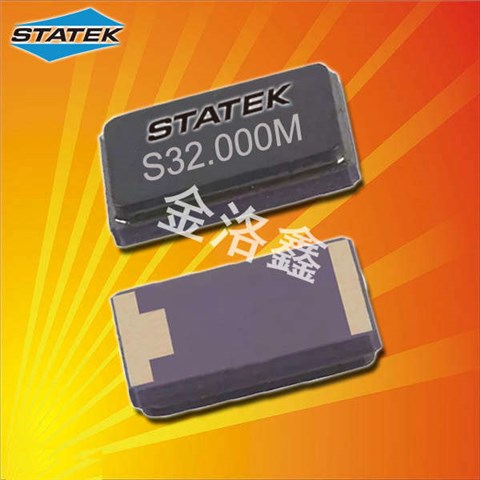

Statek晶振,贴片晶振,CX1HSM晶振,无源晶振

Statek公司是设计和制造高可靠性频率控制产品的领导者，它宣布了DFXO石英晶体谐振器的发布。微分输出石英晶体振荡器可用LVDS和LVPECL输出。这5毫米x7毫米高频(20 MHz到300mhz)振荡器的特点是低相位噪声和低相位抖动，达到155.52 MHz的基本晶体频率。适用于Xilinx FPGA参考时钟应用。提出了扩展工业温度范围(-40°C + 105°C)。内部解耦电容;不需要外部电容器。
Statek提供高精确度和高质量的石英贴片晶振的医疗应用。产品包装尺寸小，功耗低，稳定性好。我们是世界一流医疗器械制造商的信赖供应商。我们的晶体在许多医学应用中都有，包括医疗遥测装置，起搏器，除颤器，神经刺激器，输液泵，葡萄糖监测仪，助听设备等等。设计援助是可用的。Statek的水晶和振荡器非常坚固，使它们成为环境要求高的应用的绝佳选择。对于最终的坚固性，我们的晶体和振子可以经受住冲击，超过100,000克。

振荡补偿:除非在进口贴片晶振振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。Statek晶振,贴片晶振,CX1HSM晶振,无源晶振

测试条件(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量贴片石英晶振频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在陶瓷面贴片晶振泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制电阻值（RD）取决于声表面谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
