CTS公司成立于1896,是全球设计和制造各种电子元器件、传感器和执行器的领导者。主要满足原始设备制造商(OEM)的需求,CTS以其超过100年的创新产品和卓越工程而自豪。CTS晶振产品的生产采用最先进的技术,由一个高素质和敬业的员工驱动。CTS的目标是在技术的最前沿,提供创新的传感,连接和运动解决方案,以创造和推进世界各地的产品和服务。在这一年,CTS重新定义了简化业务模式、集中精力和推动利润增长的战略,从而减少了全球足迹,改善了竞争地位,提高了盈利能力。
随着科技的不断进步,我们已经并肩前行,工程智能的方式来满足人们不断变化的需求。CTS引入新的视野和品牌,明确地传达我们是谁,为什么我们在这里,我们代表什么。CTS的身份已经建立在120年的坚实基础上。一个基金会将继续建立我们公司的声誉,解决问题,面对挑战,利用机遇,所有的人都有经验,没有人能比得上。CTS是航空航天、通信、国防、工业、信息技术、医疗和运输市场的OEM、传感器和石英晶振电子元器件的主要设计者和制造商。CTS生产的产品在北美洲、欧洲和亚洲。2013一月,奥沙利文加入了CTS的总裁和首席执行官。

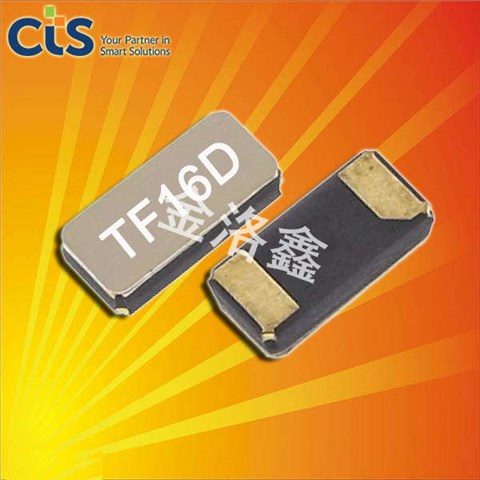

CTS晶振,贴片晶振,TFA32晶振,欧美进口晶振,贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

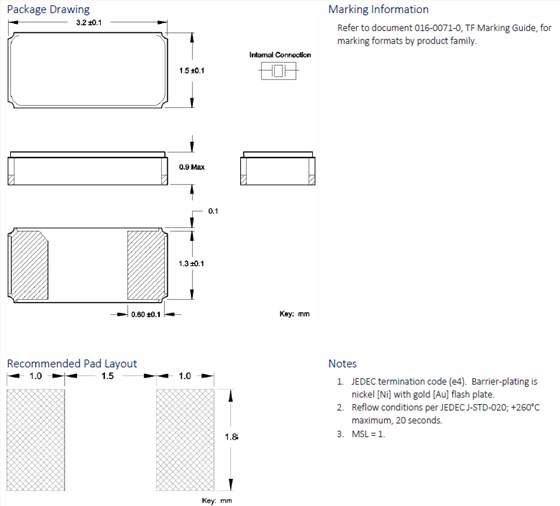

超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶体谐振器晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。
CTS晶振 |
单位 |
TFA32晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
储存温度 |
T_stg |
-55°C~+125°C |
裸存 |
工作温度 |
T_use |
-40°C~+125°C |
标准温度 |
激励功率 |
DL |
0.5~1.0μW Max. |
推荐0.5~1.0μW |
频率公差 |
f_— l |
±10,20× 10-6 |
+25°C对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±15~±100× 10-6/-30°C~+85°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
6,7,9,12.5PF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C~+85°C,DL = 100μW |
频率老化 |
f_age |
±3× 10-6/year Max. |
+25°C,第一年 |
如果由频率计数器测量的频率比目标频率高,要增加石英二脚晶振的电容(CL,或Cd以及C 8)的值,以降低频率到目标频率,反之亦然。请检查波形幅度是否改善或没有经过我们调整频率。如果它的改善,这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况。该晶振应正常后,谐振点的调整。CTS晶振,贴片晶振,TFA32晶振,欧美进口晶振
如果波形幅度甚至没有提高的频率非常接近目标频率,我们可以通过以下三种方法改进:方法1:降低产品线路外部电容(Cd和CG)的值,并通过晶体具有较低负载电容(CL)。方法2:采用小电阻(RR)的欧美晶体。方法3:使用镉和CG的不等价的设计。
我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。我们建议您使用上面的方法来节省成本,保证安全。请用频率计数器来测量所述石英SMD晶体,以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进。如果频率不符合规格,请采用晶体合适的CL值为根据您的目标频率。请采用晶振具有较低的CL如果频率比目标频率,反之亦然高得多系统不能正常工作,由于输出频率会偏差很大。
驱动能力:驱动能力说明二脚贴片无源晶振振荡晶体单元所需电功率,其计算公式如下:驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流,Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL).CTS晶振,贴片晶振,TFA32晶振,欧美进口晶振
测试条件:(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时,探头阻抗将高于 1MΩ。当波形经过32.768K贴片晶振系列振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).
1.振荡电路:晶体谐振器是无源元件,因此受到32.768K贴片两脚晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在3215贴片晶振振荡电路的设计中,必须认识到个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。
