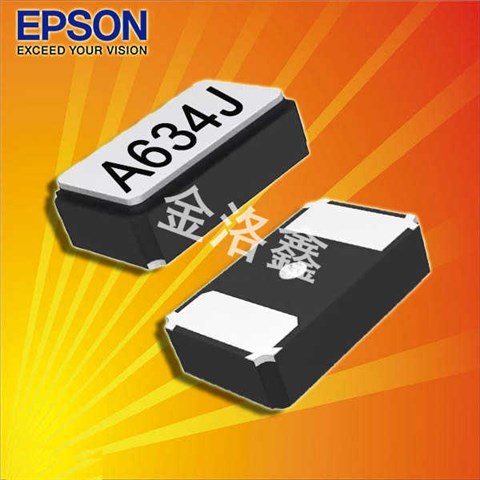

爱普生晶振FC-12M,X1A000061000300音叉晶体

爱普生晶振FC-12M,X1A000061000300音叉晶体是一款尺寸为2012mm无源晶振,32.768K晶振,时钟晶体，该系列产品具有小型,薄型石英晶体谐振器,特别适用于有小型化要求的市场领域.是对应陶瓷晶振（偏差大）和通常的石英晶体谐振器（偏差小）的中间领域的一种性价比出色的产品.最适用于HDD, SSD, USB数码产品,播放器、数码相机、笔记本电脑、移动电话等,等用途,并具备高稳定性能和高质量的特色，使得其身受市场的欢迎，尤其是电子产品时钟应用等领域的首要之选.

X1A000061000300晶振参数表

项目	符号	规格说明		条件
项目	符号	FC-12M	FC-12M TYPE	条件
额定频率范围	f_nom	32.768kHz	32kHz to 77.5kHz	请联系我们以便获取其它可用频率的相关信息
储存温度	T_stg	-55 °C to +125 °C		裸存
工作温度	T_use	-40 °C to +85 °C
激励功率	DL	0.5µW Max.
频率公差（标准）	f_tol	±20 × 10^-6 ±30 × 10^-6		+25 °C,DL=0.1 µW 如需更严格的公差,请联系我们
拐点温度	Ti	+25 °C±5 °C
频率温度系数	B	-0.04 × 10^-6/ °C²Max
负载电容	CL	12.5pF		请与我们联系除了12.5 pF
串联电阻（ESR）	R1	90kΩ Max.	90kΩ to 65kΩ
串联电容	C1	6.4fF Typ.	7.0fF to 2.7fF
分路电容	C0	1.3pF Typ.	1.6pF to 0.8pF
频率老化	f_age	±3 ×10^-6/ year Max		+25 °C, 第一年

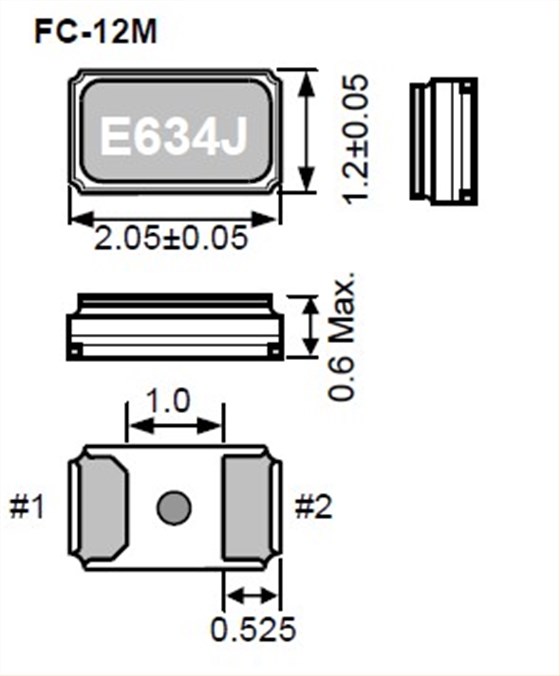

爱普生晶振FC-12M,X1A000061000300音叉晶体尺寸图

爱普生晶振FC-12M,X1A000061000300音叉晶体 使用注意事项

耐焊性

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

品牌	编码	尺寸	型号	频率	负载	精度	工作温度
EPSON爱普生	X1A000061000200	2.05 x 1.2 x 0.6 mm	FC-12M	32.768000 kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
EPSON爱普生	X1A000061000300	2.05 x 1.2 x 0.6 mm	FC-12M	32.768000 kHz	12.5 pF	+/-30.0 ppm	-40 to +85 °C
EPSON爱普生	X1A000061000800	2.05 x 1.2 x 0.6 mm	FC-12M	32.768000 kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
EPSON爱普生	X1A000061003000	2.05 x 1.2 x 0.6 mm	FC-12M	32.768000 kHz	8 pF	+/-20.0 ppm	-40 to +85 °C
EPSON爱普生	X1A000061003200	2.05 x 1.2 x 0.6 mm	FC-12M	32.768000 kHz	6.6 pF	+/-20.0 ppm	-40 to +85 °C
EPSON爱普生	X1A000021000200	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	10 pF	+/-20.0 ppm	-40 to +85 °C
EPSON爱普生	X1A000021000700	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	10 pF	+/-20.0 ppm	-40 to +85 °C
EPSON爱普生	X1A000021000800	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	10 pF	+/-20.0 ppm	-40 to +85 °C
EPSON爱普生	X1A000021001000	2.05 x 1.2 x 0.6 mm	FC-12M	32.768K	9 pF	+/-20.0 ppm	-40 to +85 °C
EPSON爱普生	X1A000021001100	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	10 pF	+/-20.0 ppm	-40 to +85 °C
EPSON爱普生	X1A000021001200	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	10 pF	+/-20.0 ppm	-40 to +85 °C
EPSON爱普生	X1A000021001300	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
EPSON爱普生	X1A000021001400	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	9 pF	-10.0/+30.0 ppm	-40 to +85 °C
EPSON爱普生	X1A000021001500	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	9 pF	20.0/+60.0 ppm	-40 to +85 °C
EPSON爱普生	X1A000021001600	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
EPSON晶体	X1A000061000600	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
EPSON爱普生	X1A000061002400	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	9 pF	+/-10.0 ppm	-40 to +85 °C
EPSON爱普生	X1A000061003500	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	7 pF	+/-10.0 ppm	-40 to +85 °C
