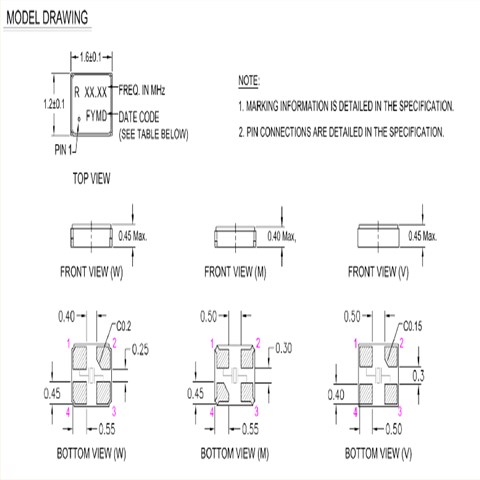

瑞康晶振,石英晶振,RSX1612晶振

瑞康是一家全球高科技公司，设计和制造世界领先的变频控制解决方案。瑞康处于技术前沿，为不断发展的行业提供解决方案，准确了解市场需求，开发创新产品设计并将其与全球制造基地相结合。瑞康拥有几乎全球领先的电信设备供应商的优先供应商地位。通过专业，熟练和反应灵敏的团队提供创新，高可靠性的石英晶体谐振器和时序解决方案，推动指导应用和全球通信，丰富互联社会的经验。
瑞康定位市场包括高精度GPS仪器（测量，采矿，农业），汽车，实时运动（RTK）和COSPAS SARSAT紧急信标的消费设备（导航，运动和娱乐）和行业应用。贴片晶振在英国和新西兰设计制造。通过与行业领先制造商的多年合作，瑞康率先设计，制造和测试振荡器以满足GNSS系统的独特需求的最佳方式。

操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。瑞康晶振,石英贴片晶振,RGX-3晶振
使用环境（温度和湿度）
请在规定的温度范围内使用进口晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
激励功率
在晶体单元上施加过多驱动力，会导致石英水晶振动子特性受到损害或破坏。电路设计必须能够维持适当的激励功率 （请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。
负载电容
振荡电路中负载电容的不同，可能导致石英贴片晶振振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。瑞康晶振,石英晶振,RSX1612晶振

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的1612压电晶体的振荡频率的真实值，
使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。
有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。
图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容（3 pF以下XTAL终端IC）和探针。
然而，应该注意到，使用这种方法RAKON无源晶振输出波形较小，测量不能依赖于
即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。瑞康晶振,石英晶振,RSX1612晶振

此外，1612mm石英晶体谐振器振荡频率与测量点不同。
1。测量缓冲输出
2。振荡级输出测量
三.通过电容器测量振荡级输出

图5示出以上1-3个测量点和所测量的
除缓冲器输出外，振荡频率较低。
