低频率12M石英谐振器,2520高精度贴片晶振,HCX-2SB晶振

HX-2

鸿星电子已经成为全球从事石英频率控制组件的重要制造商之一，致力于插件式(DIP)与表面黏着式(SMD)石英晶体系列产品之研发、设计、生产与营销。公司致力于提供最好的质量、服务和价值的客户应对不断变化的技术和环境的挑战。Hosonic专注于自己的核心技术和鼓励员工的创造力，创新和团队合作。鸿星集团，现在，是一家专业生产石英晶体谐振器、晶体振荡器制造商在世界上。自1979以来，我们一直致力于双直插封装（DIP）和表面贴装器件（SMD）石英晶体的研究、设计、制造和销售。
鸿星晶振集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. 所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.鸿星晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、普通晶体振荡器（SPXO）材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应. JLX-1

HX-1

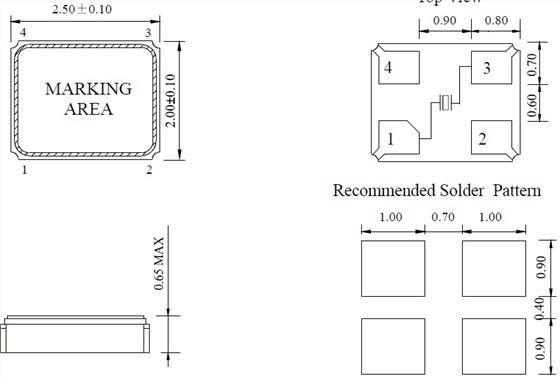

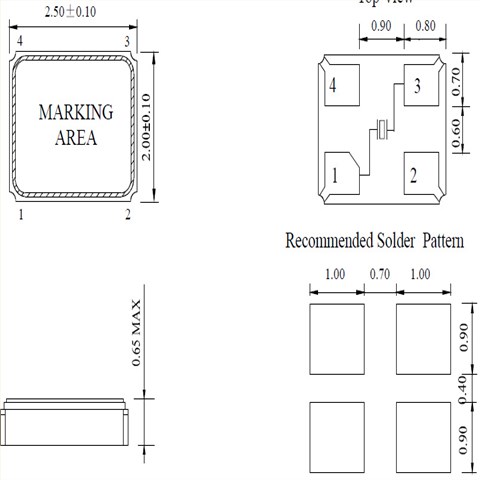

鸿星晶振,贴片晶振,HCX-2SB晶振,无源谐振器,小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 × 0.5 mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
无源晶振的切型。采用高速线切割技术：1.优化及严格规范线切割机各项设备参数；2.通过试验精选所使用的各类线切割料，如：磨料、线切割线、槽轮等；3.确认最优的石英晶振切割工艺参数。通过以上方法使切割出的贴片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式，提高了石英晶振晶片的精度，提高了生产效率。石英晶振离子刻蚀调频技术：比目前一般使用的真空蒸镀方式调频，主要在产品参数有以下提升：１.微调后调整频率能控制在±2ppm，一般只能保持在±５ppm；２.产品的激励功率相关性参数有大幅提升；３.产品的长期老化率可保证在±2ppm之内. JLX-2

RB-2

鸿星晶振	单位	HCX-2SB晶振	石英晶振基本条件
标准频率	f_nom	12~62.5MHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-20°C~+85°C	标准温度
激励功率	DL	50μW Max.	推荐:1μW～100μW
频率公差	f_— l	±10 ,±15 ,±30 × 10-6(标准)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	3PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-30°C — +85°C,DL = 100μW
频率老化	f_age	±2× 10-6/ year Max.	+25°C,第一年

JLX-3

HCX-2SB2520，HCX-1AB2016，HCX-TAB1612 JLX-4

RB-4

一般来说，微处理器的振荡电路由考毕兹电路显示派生如下：镉和CG是外部负载电容，其中已建成的芯片组。（请参阅芯片组的规格）Rf为具有200KΩ?1MΩ反馈电阻。它的内置芯片一般设置。Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路，但仅用于具有高电源电路。一个稳定的振荡电路需要的负电阻，其值应是晶振阻力的至少五倍。它可写为|-R|>5的Rr。例如，为了获得稳定的振荡电路中，IC的负电阻的值必须小于？200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下，例如老化，热变化，电压变化，以及等等，电路可能不会产生振荡的“Q”值是低的。因此，这是非常重要的衡量负电阻（-R）线路连接的电阻（R）与晶体串联,鸿星晶振,贴片晶振,HCX-2SB晶振,无源谐振器

20180607084414

（2）从起点到振荡的停止点调整R的值。（3）振荡期间测量R的值。（4）你将能够获得负电阻的值，|•R|= R +的Rr，和RR =晶振的阻力。附：所连接的电路的杂散电容，可能会影响测定值。如果SMD晶振的参数是正常的，但它不工作稳步振荡电路中，我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话，我们有三种方法来改善这样的情况：降低外部电容（Cd和CG）的值，并采用其他晶振具有较低负载电容（CL）。
采用具有较低电阻（RR）的2520晶振: 使用光盘和CG的不等价的设计。我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。当有信号输出从XOUT但不辛，其表示后面的功耗的情况下 - 电极后端电路是极其巨大的。我们可以添加一个缓冲电路的输出和它的后电极之间，以驱动后端电路。但1-5的方法上面提到的，你也可以按照步骤1-4-4的三种方法。如有不明白请联系我公司晶振的应用工程师和IC制造商寻求进一步的帮助，如果你的问题不能得到解决。系统无法运行，因为晶体没有足够的输出波形振幅。 JLX-5

RB-5

负载电容:如果2520mm贴片型四脚石英晶振振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。鸿星晶振,贴片晶振,HCX-2SB晶振,无源谐振器

sjzrhl_3

测试条件:(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他:? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量2520汽车电子晶振频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3) 其他:? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽，以观察波形。（请勿使用该探头的长接地线。）

scbx_2

振荡频率测量:必须尽可能地测量安装在蓝牙耳机专用晶振电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。接触振荡电路。
探针不影响图2，因为缓冲器的输出是通过2520小体积贴片晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
