大河晶振,贴片晶振,FCX-05晶振,无源石英晶振

河エレテック，石英水晶振动子，石英振荡器为中心的电子设备制造商。自1949年开始抵抗器的制造以来，本公司一贯致力于充满魅力的装置的开发，以获得更高的客户满足的目标。特别是橘色的类型（表面安装型）的小型水晶器件行业的龙头企业，作为先行的同时，经常独自的经验积累了。结果，很多顾客从“小型的话就会”信赖。
河水总是干净，不限。听了小涌源流，自然和支流融合不久大潮流到长路等着吧。尽管如此，河流每天都会不断地滋润着我们的生活和自然。这是企业和关于这种环境的环境也可以说同样的事情吧。企业与各种各样的人和社会融合，共享社会全体和价值观，通过事业创造了新的日产晶振价值和服务，即，滋润。这两者共通的“湿润”才是河エレテック的目标的地方，对社会的使命也有。

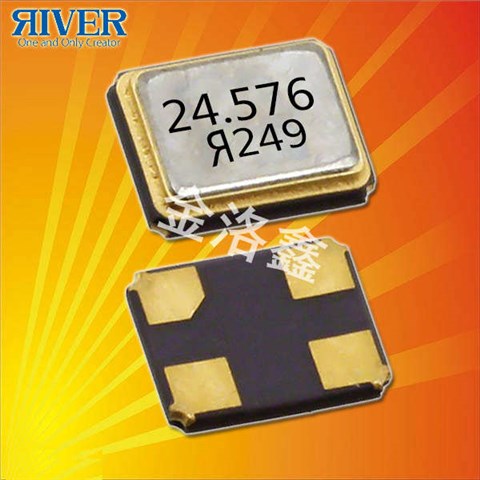

大河晶振,贴片晶振,FCX-05晶振,无源石英晶振,2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.
石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求，贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。

所有石英晶体振荡器和实时时钟模块都以IC形式提供。噪音：在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路：电源的线路阻抗应尽可能低。输出负载：建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。大河晶振,贴片晶振,FCX-05晶振,无源石英晶振

未用输入终端的处理：未用针脚可能会引起 噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会 增加；因此,请将未用输入终端连接到VCC 或GND。热影响：重复的温度巨大变化可能会降低受损害的石英SMD晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向：振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电：不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。

超声波清洗：（1）使用AT-切割晶体和表面面滤波器波（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。（3）请勿清洗开启式晶振产品（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

负载电容：如果振荡电路中负载电容的不同，可能导致2520超薄贴片晶振振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。大河晶振,贴片晶振,FCX-05晶振,无源石英晶振

振荡电路:晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，金属四脚无源晶振在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2。角色的分量与参考值:在振荡电路的设计中，必须认识到进口SMD晶体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
