NDK晶振集团会针对以下5个产品群，迅速对应市场的动向，强化新产品的开发和市场的投入① 产业用高附加价值产品:开发小型?高精度的OCXO（恒温晶体振荡器）、高频振荡器、超低相位噪声振荡器等的产业用高附加价值产品并扩大其销售。② 车载用高信赖产品:在ADAS（先进驾驶辅助系统）所使用的车载相机和倒车雷达、远程信息处理等用途，石英晶体元器件的需求也呈现增加的趋势。因此，我们会开发TCXO（温度补偿晶体振荡器）、ICXO(钟用晶体振荡器)、SAW器件等的车载用高信赖性产品并扩大其销售。
③ SAW器件:为对应通信方式的多样化和新的频率使用，SAW (弹性表面波) 器件的需求也呈扩大的趋势。在SAW器件在移动体通信市场的正式量产展开的同时，我们会活用以往在车载市场和客户间建立起来的信赖关系和经验，让这个产品也进入车载市场。④ 一般量产品:面向移动体通信市场，我们会进行TCXO晶振的增产和扩大销售；面向AV/OA市场，我们会开发具有价格竞争力的新产品作为针对IoT(物联网市场)的标准品并扩大其销售。⑤ 感应器器件:基于医疗?看护?护理的需求的增大，我们会进行携带型简易超声波感应器的开发和扩大销售。还有以食品检查为中心的QCM感应器的扩大销售也会进行。

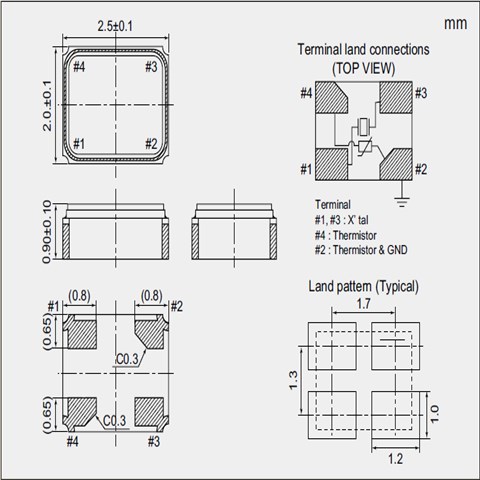

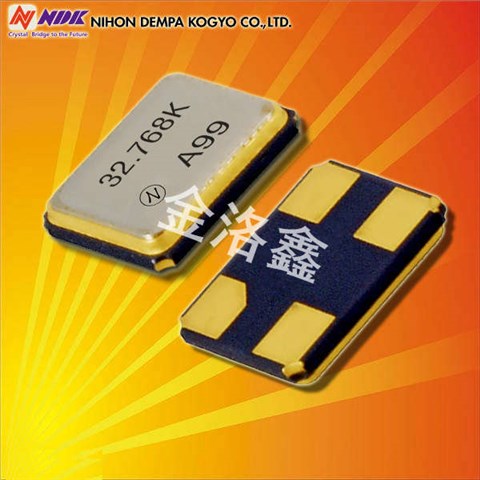

NDK晶振,贴片晶振,NX2520SG晶振,石英晶体谐振器,小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 × 0.5 mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
石英晶振的切割设计：用不同角度对晶振的石英晶棒进行切割，可获得不同特性的耐高温晶振，通常我们把晶振的石英晶片对晶棒坐标轴某种方位（角度）的切割称为石英晶片的切型。不同切型的石英晶片，因其弹性性质，压电性质，温度性质不同，其电特性也各异，石英晶振目前主要使用的有 AT 切、BT 切。其它切型还有 CT、DT、GT、NT 等。超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。

这些晶振知识介绍是指，晶振在产品上线之后发生不良品或者没反应的情况下，自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作，请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。NDK晶振,贴片晶振,NX2520SG晶振,石英晶体谐振器
我们可以先使用示波器或者频率计数器来检查SMD石英晶体终端的两个信号，如果没有信号输出，请按照步骤1-1到1-4步执行检查。如果有从石英晶振（XOUT）的输出端子的输出信号，而是从在终端（辛）输出没有信号，请检查石英晶振体以下step1-5到步骤1-6。你可以先把晶体卸载下来并测试晶振的频率和负载电容，看看他们是否能振动，也可以使用专业的石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司，我们检测分析之后告诉你结果。
如果有下列情况发生，晶振不起振，首先你先查看你产品上使用的负载电容CL是否对，是否跟你的线路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话，我们将需要进行等效电路测试。比如等效电路测试如下：

驱动能力:驱动能力说明2520mm晶振振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）2。NDK晶振,贴片晶振,NX2520SG晶振,石英晶体谐振器

2520晶振测试条件:(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他:? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3) 其他:? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽，以观察波形。(请勿使用该探头的长接地线)

角色的分量与参考值:在振荡电路的设计中，必须认识2520贴片晶振到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。

振荡频率测量:必须尽可能地测量安装MHZ四脚贴片晶振在电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
