FOX晶振HC49SDLF,FOXSDLF/250F-20无源晶体

FOX晶振HC49SDLF,FOXSDLF/250F-20无源晶体,福克斯晶振,无源谐振器,无源晶振,SMD晶振,音叉晶体,型号HC49SDLF,编码FOXSDLF/250F-20是一款金属贴片型的SMD晶体,尺寸为11.7*5.0mm,频率为25MHZ,采用高超的生产技术制作而成,并符合国家认证要求,具备高质量高性能的特点,适合用于智能家居,通信设备,无线网络等领域.
石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.

FOX晶振HC49SDLF,FOXSDLF/250F-20无源晶体,福克斯晶振,无源谐振器,无源晶振,SMD晶振,音叉晶体,型号HC49SDLF,编码FOXSDLF/250F-20是一款金属贴片型的SMD晶体,尺寸为11.7*5.0mm,频率为25MHZ,采用高超的生产技术制作而成,并符合国家认证要求,具备高质量高性能的特点,适合用于智能家居,通信设备,无线网络等领域.
FOXSDLF/200-20晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.FOX晶振HC49SDLF,FOXSDLF/250F-20无源晶体

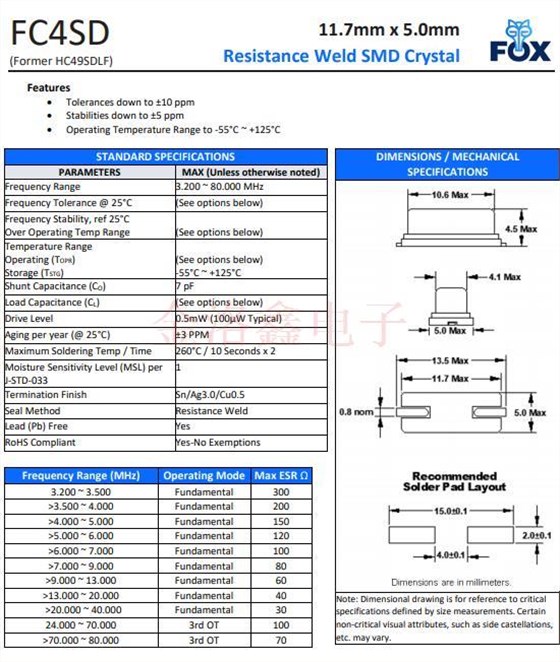

FOXSDLF/250F-20晶振参数表

FOX晶振	单位	HC49SDLF晶振	石英晶振基本条件
标准频率	f_nom	25MHz	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	0.5mW (100µW Typical)	推荐:100μW
频率公差	f_— l	±20 × 10-6(标准)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10-6/-20°C~+70°C	超出标准的规格请联系我们.
负载电容	CL	7pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	/	-20°C~+70°C,DL = 100μW
频率老化	f_age	±3× 10-6/ year Max.	+25°C,第一年

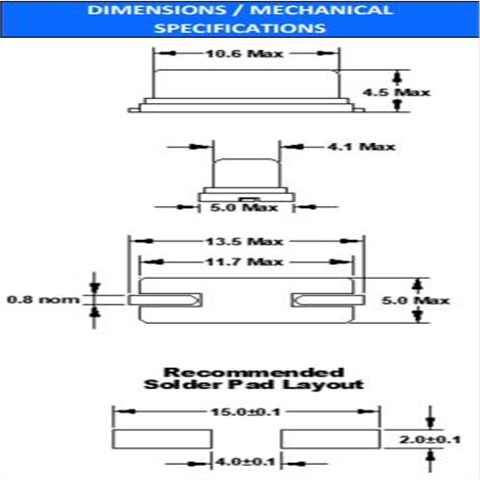

FOX晶振HC49SDLF,FOXSDLF/250F-20无源晶体 尺寸图

FOXSDLF/250F-20晶振使用注意事项

耐焊性

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。FOX晶振HC49SDLF,FOXSDLF/250F-20无源晶体
PCB设计指导:

(1) 理想情况下,机械蜂鸣器应安装在一个独立于无源晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项:

(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些贴片晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。FOX晶振HC49SDLF,FOXSDLF/250F-20无源晶体

Manufacturer Part Number原厂编码	Manufacturer厂家	Series型号	Type 系列	Frequency	Frequency Stability频率稳定度
FOXSDLF/120-20	FOX晶振	HC49SDLF	MHz Crystal	12MHz	±50ppm
FOXSDLF/120-20	FOX晶振	HC49SDLF	MHz Crystal	12MHz	±50ppm
FOXSDLF/120-20	FOX晶振	HC49SDLF	MHz Crystal	12MHz	±50ppm
FOXSDLF/0368-20	FOX晶振	HC49SDLF	MHz Crystal	3.6864MHz	±50ppm
FOXSDLF/0368-20	FOX晶振	HC49SDLF	MHz Crystal	3.6864MHz	±50ppm
FOXSDLF/0368-20	FOX晶振	HC49SDLF	MHz Crystal	3.6864MHz	±50ppm
FOXSDLF/115-20	FOX晶振	HC49SDLF	MHz Crystal	11.0592MHz	±50ppm
FOXSDLF/115-20	FOX晶振	HC49SDLF	MHz Crystal	11.0592MHz	±50ppm
FOXSDLF/115-20	FOX晶振	HC49SDLF	MHz Crystal	11.0592MHz	±50ppm
FOXSDLF/160-20	FOX晶振	HC49SDLF	MHz Crystal	16MHz	±50ppm
FOXSDLF/160-20	FOX晶振	HC49SDLF	MHz Crystal	16MHz	±50ppm
FOXSDLF/160-20	FOX晶振	HC49SDLF	MHz Crystal	16MHz	±50ppm
FOXSDLF/200-20	FOX晶振	HC49SDLF	MHz Crystal	20MHz	±50ppm
FOXSDLF/200-20	FOX晶振	HC49SDLF	MHz Crystal	20MHz	±50ppm
FOXSDLF/200-20	FOX晶振	HC49SDLF	MHz Crystal	20MHz	±50ppm
FOXSDLF/080-20	FOX晶振	HC49SDLF	MHz Crystal	8MHz	±50ppm
FOXSDLF/080-20	FOX晶振	HC49SDLF	MHz Crystal	8MHz	±50ppm
FOXSDLF/080-20	FOX晶振49S贴片石英晶振	HC49SDLF	MHz Crystal	8MHz	±50ppm
FOXSDLF/250F-20	FOX晶振	HC49SDLF	MHz Crystal	25MHz	±50ppm
FOXSDLF/250F-20	FOX晶振	HC49SDLF	MHz Crystal	25MHz	±50ppm
FOXSDLF/250F-20	FOX晶振	HC49SDLF	MHz Crystal	25MHz	±50ppm
FOXSDLF/147-20	FOX晶振	HC49SDLF	MHz Crystal	14.7456MHz	±50ppm
FOXSDLF/147-20	FOX晶振	HC49SDLF	MHz Crystal	14.7456MHz	±50ppm
FOXSDLF/147-20	FOX晶振	HC49SDLF	MHz Crystal	14.7456MHz	±50ppm
FOXSDLF/240F-20	FOX晶振	HC49SDLF	MHz Crystal	24MHz	±50ppm
FOXSDLF/240F-20	FOX晶振	HC49SDLF	MHz Crystal	24MHz	±50ppm
FOXSDLF/240F-20	FOX晶振	HC49SDLF	MHz Crystal	24MHz	±50ppm
FOXSDLF/080R-20/TR	FOX晶振	HC49SDLF	MHz Crystal	8MHz	±50ppm
FOXSDLF/080R-20/TR	FOX晶振	HC49SDLF	MHz Crystal	8MHz	±50ppm
FOXSDLF/080R-20/TR	FOX晶振	HC49SDLF	MHz Crystal	8MHz	±50ppm
FOXSDLF/036S	FOX晶振	HC49SDLF	MHz Crystal	3.579545MHz	±50ppm
FOXSDLF/036S	FOX晶振	HC49SDLF	MHz Crystal	3.579545MHz	±50ppm
FOXSDLF/036S	FOX晶振	HC49SDLF	MHz Crystal	3.579545MHz	±50ppm
FOXSDLF/120R-20/TR	FOX晶振	HC49SDLF	MHz Crystal	12MHz	±50ppm
FOXSDLF/120R-20/TR	FOX晶振	HC49SDLF	MHz Crystal	12MHz	±50ppm
FOXSDLF/120R-20/TR	FOX晶振	HC49SDLF	MHz Crystal	12MHz	±50ppm
