SM7744DEW-133.333M,美国普锐特晶振,欧美进口有源晶振,SM77D振荡器   SM7744DEW - 133.333M作为美国普锐特出品的欧美进口有源晶振，代表了该品牌在晶振制造领域的精湛工艺。其133.333MHz的高频输出，专为满足高速数据处理和通信设备的需求而设计。采用高品质的原材料和先进的制造技术，在 - 40℃至 + 85℃的宽温度范围内，能将频率偏差严格控制在极小范围，展现出卓越的频率稳定性。作为SM77D振荡器系列的一员，它内部集成了高性能的振荡电路，无需复杂的外部电路支持，即可快速稳定地输出精准的高频信号。这种稳定性使得它在通信基站、高速网络设备等对时钟精度要求极高的应用场景中，成为保障数据准确传输和处理的关键元件。无论是在5G通信的高速数据交互，还是在工业自动化的高速控制流程中，SM7744DEW - 133.333M都能凭借其稳定的高频性能，确保设备的稳定运行。

SM7744DEW-133.333M,美国普锐特晶振,欧美进口有源晶振,SM77D振荡器

SM7744DEW - 133.333M作为美国普锐特出品的欧美进口有源晶振，代表了该品牌在晶振制造领域的精湛工艺。其133.333MHz的高频输出，专为满足高速数据处理和通信设备的需求而设计。采用高品质的原材料和先进的制造技术，在 - 40℃至 + 85℃的宽温度范围内，能将频率偏差严格控制在极小范围，展现出卓越的频率稳定性。作为SM77D振荡器系列的一员，它内部集成了高性能的振荡电路，无需复杂的外部电路支持，即可快速稳定地输出精准的高频信号。这种稳定性使得它在通信基站、高速网络设备等对时钟精度要求极高的应用场景中，成为保障数据准确传输和处理的关键元件。无论是在5G通信的高速数据交互，还是在工业自动化的高速控制流程中，SM7744DEW - 133.333M都能凭借其稳定的高频性能，确保设备的稳定运行。
SM7744DEW - 133.333M凭借其稳定的133.333MHz频率输出，在多个领域展现出广泛的适用性和卓越的效能。在通信领域，它为光通信模块、无线接入点等设备提供精确的时钟同步信号，确保数据在高频下的高速、准确传输，助力构建高效稳定的通信网络。在工业自动化领域，该Pletronics晶振为高速运转的工业机器人、精密加工设备以及自动化生产线等提供稳定的时钟基准，实现设备之间的精准协同工作，提高生产效率和产品质量。在高端测试测量仪器中，其高精度的时钟输出能够满足对时间和频率测量的严格要求，提升测量的准确性和可靠性。无论是前沿的通信技术、复杂的工业生产，还是精密的测试测量领域，SM7744DEW - 133.333M都能凭借其精准的频率和稳定的性能，满足不同领域对高频时钟信号的需求，成为推动各行业发展的重要元器件。
进口美国晶振普锐特对SM7744DEW - 133.333M的品质把控极为严格，从原材料的筛选到生产工艺的每一个环节，都遵循着严格的质量标准。精选高品质的原材料，确保晶振具备良好的物理特性和频率稳定性。通过先进的切割、研磨和封装工艺，保证晶振的精度和可靠性。该晶振经过一系列严苛的测试，包括高低温循环测试，模拟极端温度条件下的性能表现，确保在温度大幅波动时仍能稳定工作；湿度测试，检验其在潮湿环境中的防潮能力；振动和冲击测试，验证其在振动和冲击环境下的可靠性。通过这些严格的测试，SM7744DEW - 133.333M石英振荡器具备了卓越的品质，能够在各种复杂环境下为电子设备提供持续稳定的133.333MHz频率信号，为产品的长期稳定运行提供可靠保障。

SM7744DEW-133.333M,美国普锐特晶振,欧美进口有源晶振,SM77D振荡器

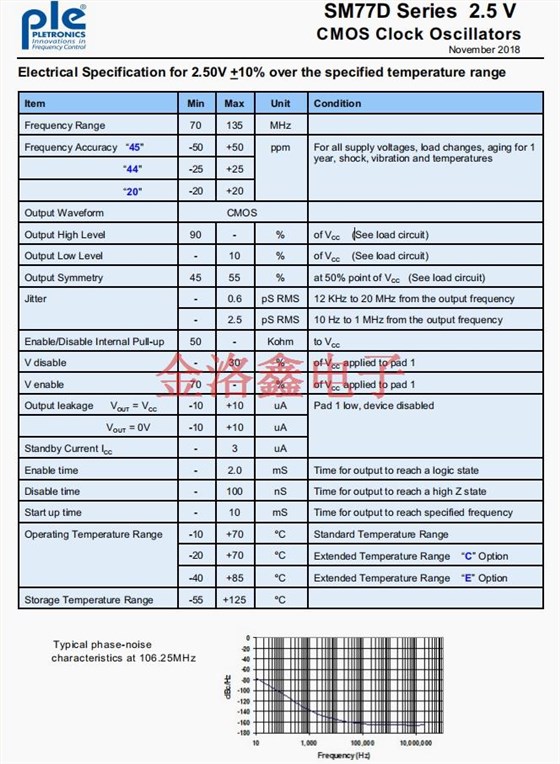

Item	Min	Max	Unit	Condition
Frequency Range	70	135	MHz
Frequency Accuracy “45"	-50	+50	ppm	For all supply voltages, load changes, aging for 1 year, shock, vibration and temperatures
“44"	-25	+25
“20"	-20	+20
Output Waveform	CMOS
Output High Level	90	-	%	of VCC(See load circuit)
Output Low Level	-	10	%	of VCC(See load circuit)
Output Symmetry	45	55	%	at 50% point of VCC(See load circuit)
Jitter	-	0.6	pS RMS	12 KHz to 20 MHz from the output frequency
	-	2.5	pS RMS	10 Hz to 1 MHz from the output frequency
Enable/Disable Internal Pull-up	50	-	Kohm	to VCC
V disable	-	30	%	of VCCapplied to pad 1
V enable	70	-	%	of VCCapplied to pad 1
Output leakage VOUT= VCC	-10	+10	uA	Pad 1 low, device disabled
VOUT = 0V	-10	+10	uA
Standby Current ICC	-	3	uA
Enable time	-	2.0	mS	Time for output to reach a logic state
Disable time	-	100	nS	Time for output to reach a high Z state
Start up time	-	10	mS	Time for output to reach specified frequency
Operating Temperature Range	-10	+70	oC	Standard Temperature Range
	-20	+70	oC	Extended Temperature Range “C” Option
	-40	+85	oC	Extended Temperature Range “E” Option
Storage Temperature Range	-55	+125	oC

SM7744DEW-133.333M,美国普锐特晶振,欧美进口有源晶振,SM77D振荡器

SM7744DEW-133.333M,美国普锐特晶振,欧美进口有源晶振,SM77D振荡器

所有产品的共同点
1、抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 （比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
5、卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
