3225贴片晶振,SM44J振荡器,CMOS输出晶振,普锐特晶振,SM4445JEV-8.192MDK   SM4445JEV-8.192MDK 是普锐特生产的 3225 贴片晶振，属于 SM44J 振荡器，采用 CMOS 输出。它可输出精准的 8.192MHz 频率，为电子设备提供稳定的时钟基准。CMOS 输出方式具备低功耗、高噪声容限的特点，能与多种电路适配，降低设备能耗和干扰。3225 贴片封装便于安装和集成。广泛应用于消费电子、工业控制、通信等领域，有助于提升设备的性能和稳定性，是电子设计中的可靠选择。

3225贴片晶振,SM44J振荡器,CMOS输出晶振,普锐特晶振,SM4445JEV-8.192MDK

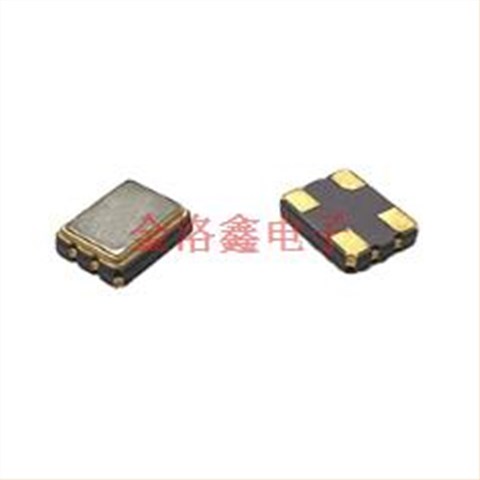

在现代电子设备不断向小型化、高性能发展的进程中，普锐特（Pletronics）的 SM4445JEV-8.192MDK 晶振展现出了卓越的适配性。这是一款 3225振荡器，其小巧的封装设计高度契合当前电子设备对空间利用的严格要求，能够轻松集成到各类紧凑的电路板中。作为 SM44J 振荡器，它采用 CMOS 输出方式。CMOS 输出具有低功耗、高噪声容限等显著优点，能与多种电子电路实现良好的适配，有效降低了设备的整体能耗和干扰。该有源晶振能够稳定输出 8.192MHz 的精准频率，为电子设备提供了可靠的时钟信号，确保设备各功能模块能够协调、高效地运行。无论是在消费电子、工业控制，还是通信设备等领域，SM4445JEV-8.192MDK 晶振都能凭借其稳定的性能和出色的兼容性，为设备的稳定运行提供有力支持。

Pletronics晶振公司创建于1979年,主要研发生产晶振,石英晶振,有源晶体,石英晶体振荡器等元件.至今已有超过30年之久的工程和制造经验.所生产的产品使用范围广包括亚洲、欧洲和北美的制造业.Pletronics晶振公司拥有国际工程,物流和销售支持.产品设计创新,价格竞争有优势,订货交期时间短在业界具有较好的声誉.

3225贴片晶振,SM44J振荡器,CMOS输出晶振,普锐特晶振,SM4445JEV-8.192MDK

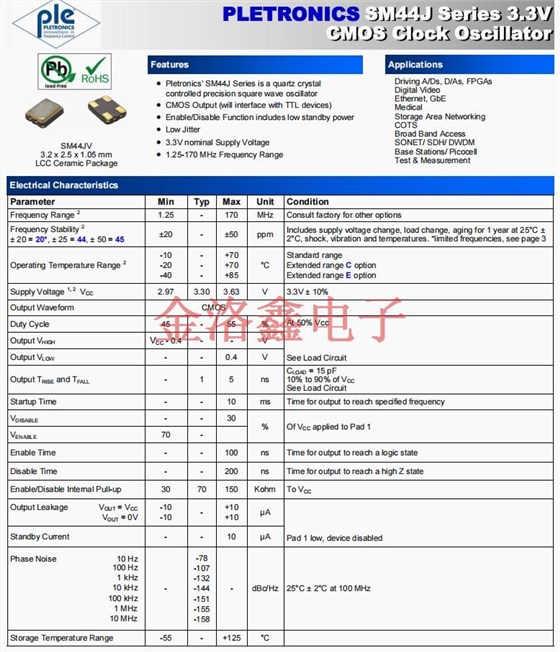

Parameter			Min	Typ	Max	Unit
Frequency Range2			1.25	-	170	MHz
Frequency Stability2 ± 20 =20*, ± 25 =44, ± 50 =45			±20	-	±50	ppm
Operating Temperature Range2			-10 -20 -40	- - -	+70 +70 +85	°C
Supply Voltage1, 2VCC			2.97	3.30	3.63	V
Output Waveform			CMOS
Duty Cycle			45	-	55	%
Output VHIGH			VCC- 0.4	-	-	V
Output VLOW			-	-	0.4	V
Output TRISEand TFALL			-	1	5	ns
Startup Time			-	-	10	ms
VDISABLE			-	-	30	%
VENABLE			70	-
Enable Time			-	-	100	ns
Disable Time			-	-	200	ns
Enable/Disable Internal Pull-up			30	70	150	Kohm
Output Leakage VOUT= VCC VOUT= 0V			-10 -10	-	+10 +10	µA
Standby Current			-	-	10	µA
Phase Noise 10 Hz 100 Hz 1 kHz 10 kHz 100 kHz 1 MHz 10 MHz			-	-78 -107 -132 -144 -151 -155 -158	-	dBc/Hz
Storage Temperature Range			-55	-	+125	°C

3225贴片晶振,SM44J振荡器,CMOS输出晶振,普锐特晶振,SM4445JEV-8.192MDK

3225贴片晶振,SM44J振荡器,CMOS输出晶振,普锐特晶振,SM4445JEV-8.192MDK

所有产品的共同点
1、抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致石英晶振产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 （比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
5、卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
