精工晶振,贴片晶振,SC-20S晶体

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

精工晶振的代理商都知道精工常用的频率都是32.768KHZ的，因此精工晶振通常也被称为精工表晶。SEIKO生产的石英晶振型号并不是很多，但是质量绝对可以和日产任何一个大品牌“媲美”。2012年精工SEIKO集团在国内投资1530万美元建设生产基地。更大的弥补了国内市场对高端晶体的需求。

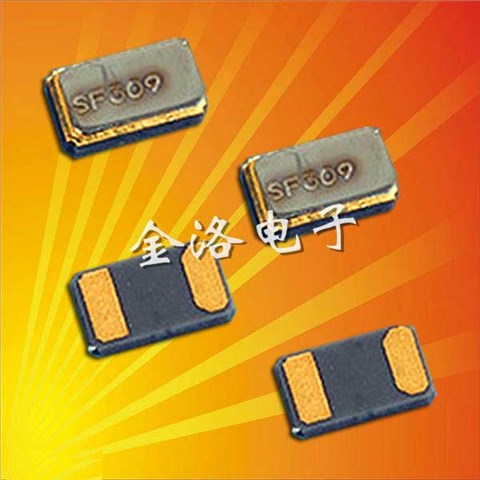

精工晶振,贴片晶振,SC-20S晶体,SEIKO晶振公司一直在努力研发更好,更高品质的小型32.768K晶体,并且为整个晶振行业做出了不小的贡献,这颗SC-20S晶振尺寸是2.0*1.2mm,晶振频率±20ppm,负载电容有7pF、9pF、12.5pF三种可以选择,应用在基准时钟系统装置,计时与定时皆可精准到秒.

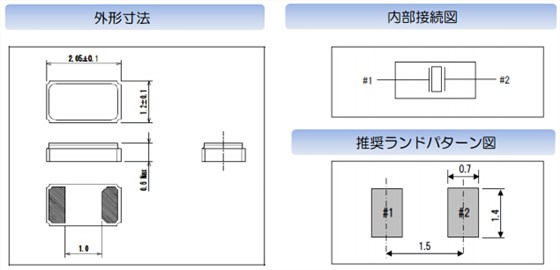

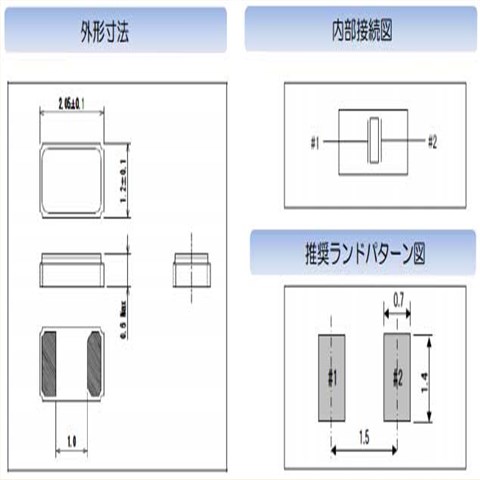

精工晶振	符号	SC-20S晶振	精工晶振基本信息对照表
Crystal标准频率	f_nom	32.768kHz
储存温度	T_stg	-55°C — +125°C	裸存
工作温度	T_use	-40°C — +85°C	精工晶振特定的温度
激励功率	DL	0.5μW (1.0μW Max.)	如你有最大激励功率为1.0μW需求,请联系我们金洛电子
精度	f_— l	±20ppm	如有需要更高的精度可以特定.
拐点温度	Ti	+25°C ±5°C
负载电容	CL	7pF, 9pF, 12.5pF	可按客户需求指定
串联电阻（ESR）	R1	70kΩ Max.	70kΩ — 45kΩ
频率老化	f_age	±3 ×10-6/ year Max.	+25°C,第一年

机械振动的影响
当晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
(1)理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2)在设计时请参考相应的推荐封装。
(3)在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

设计振荡回路的注意事项
1.驱动能力
驱动能力说明振荡晶体单元所需电功率，其计算公式如下：
驱动能力 (P) = i2?Re
其中i表示经过晶体单元的电流，
Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）2。

2.振荡补偿
除非在振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。

3.负载电容
如果振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示电路的杂散电容。

频率和负载电容特征图器

振荡回路参数设置参考
