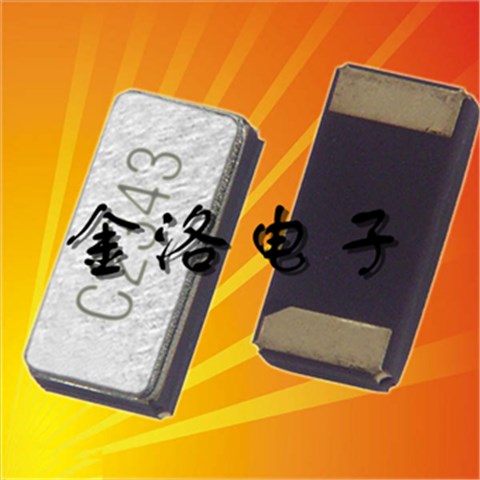

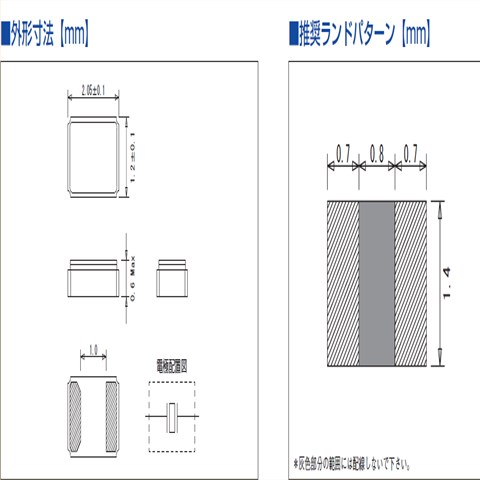

贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率.32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

晶振在工作中出现异常技术问题：

这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法.石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.

我们从晶振使用输出无信号开始寻找相关问题.

我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查.如果有从石英晶振（XOUT）的输出端子的输出信号,而是从在终端（辛）输出没有信号,请检查石英晶振体以下step1-5到步骤1-6.

你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 .如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.

如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.

1、振荡电路

石英晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。

配置、电路常数和衬底布线模式等操作大致分为正常运行和

异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。

晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如

讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。

2。角色的分量与参考值

在振荡电路的设计中，必须认识到个体的作用。

组件.在表1中，以例如振荡电路为例来描述角色。

（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。

当反馈电阻（rf）未安装在振荡电路中时，如图所示

表1，即使在振荡功率作用下，谐振器也不会启动振荡。

电路。除非有适当值的电阻器连接，否则振荡不会启动。

晶体谐振腔的形式模式，但泛音振荡或基波。

振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在

泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。

K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。

限制流入谐振器的电流，调节负电阻和励磁。

电平，防止谐振腔的反常振荡，抑制频率波动。

C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有

给定负载能力。西铁城晶振,音叉晶体谐振器,CM250S晶振

适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。

电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括

负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。

?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。

安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和

振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
