产品简介

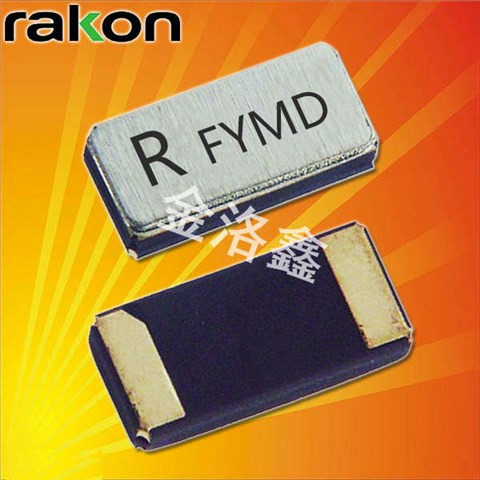

32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定.

产品详情

RK-2

瑞康为当代和后代的通信和定位技术提供了石英晶振产品和解决方案。然而,没有改变的是瑞康的成功意愿,无论市场,地理位置还是竞争情景。瑞康不懈地与客户合作,在影响当今世界人们工作和娱乐方式的前沿技术和产品方面。 瑞康与世界上最大的一些技术品牌合作,实现了下一代解决方案。瑞康的Pluto™和Pluto +™TCXO产品是许多3层定时网络的核心,是小型应用的首选TCXO。
瑞康处于技术前沿,为不断发展的行业提供解决方案,准确了解市场需求,开发创新产品设计并将其与全球制造基地相结合。瑞康的产品系列包括低稳定度晶体振荡器(XO),压控晶体振荡器(VCXO)和晶体产品,通过高容量精密温补晶振(TCXO),烤箱控制晶体振荡器(OCXO),表面声波(SAW) )振荡器和专业产品,以实现极高的性能。

JLX-1

RK-1

瑞康晶振,32.768K晶振,RTF3215晶振.贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.在办公自动化,家电领域,移动通信领域可发挥优良的电气特性.
瑞康石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使贴片石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

JLX-2

RB-2

瑞康晶振

单位

RTF3215晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C~+105°C

裸存

工作温度

T_use

-40°C~+85°C

标准温度

激励功率

DL

0.5μW Max.

推荐:1μW100μW

频率公差

f_— l

±10× 10-6(标准),
(±10× 10-6~
±100× 10-6可用)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±10× 10-6/-40°C+85°C

超出标准的规格请联系我们.

负载电容

CL

7pF、9pF、12.5PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年

JLX-3

RB-3

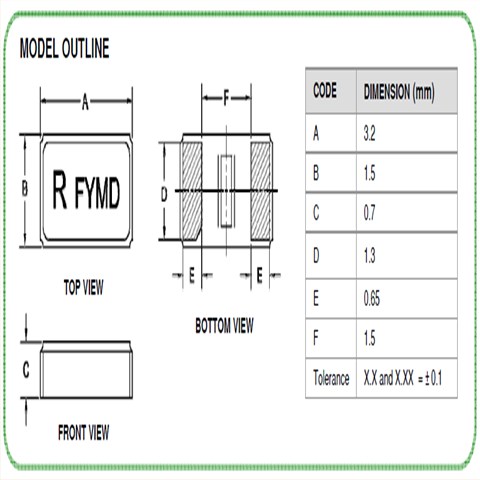

RTF3215 3215

JLX-4

RB-4

操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。
使用环境(温度和湿度)
请在规定的温度范围内使用进口贴片晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力,会导致无源晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。瑞康晶振,32.768K晶振,RTF3215晶振
负载电容
振荡电路中负载电容的不同,可能导致石英晶体谐振器振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。

JLX-5

RB-5

1、振荡电路
3215两脚贴片晶振是无源元件,因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。瑞康晶振,32.768K晶振,RTF3215晶振
2。角色的分量与参考值
在振荡电路的设计中,必须认识到个体的作用。
组件.在表1中,以例如振荡电路为例来描述角色。
(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。
当反馈电阻(rf)未安装在振荡电路中时,如图所示
表1,即使在振荡功率作用下,谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接,否则振荡不会启动。

cptj1

晶体谐振腔的形式模式,但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在
泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。
K?-?几十K。在32.768K石英晶体的案例(kHz频段),需要连接一个电阻10米或更?。

cptj11

限制流入谐振器的电流,调节负电阻和励磁。
电平,防止谐振腔的反常振荡,抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值(RD)取决于贴片晶振32.768K的类型,频带和设备的价值。
电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括
负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。
?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。
