在2010年全球晶振厂家排名中,占据首位.爱普生仅此一项水晶振动子行业就能足矣让电子世界的人都敬佩不已.爱普生晶振以32.768KHZ晶振称霸晶振行业,主要消费在手机,PCB,等电子产品.同时爱普生以提供原子钟的精准振荡器知名业界.仅此在音叉振子和振荡器还远远达不到爱普生本身的要求.他们要求的是在元器件占领NO1.
爱普生晶振,进口晶振,FC-135晶振,
爱普生晶振 |
符号 |
FC-135晶振 |

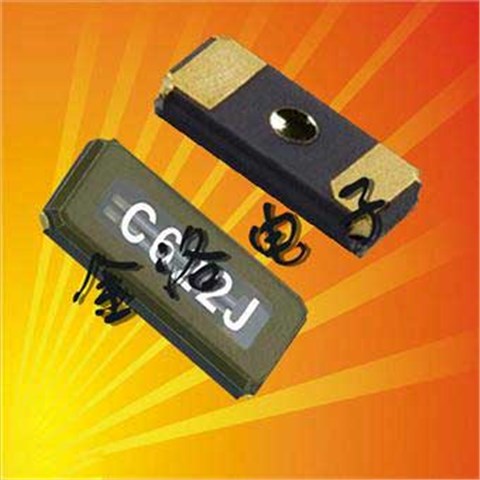

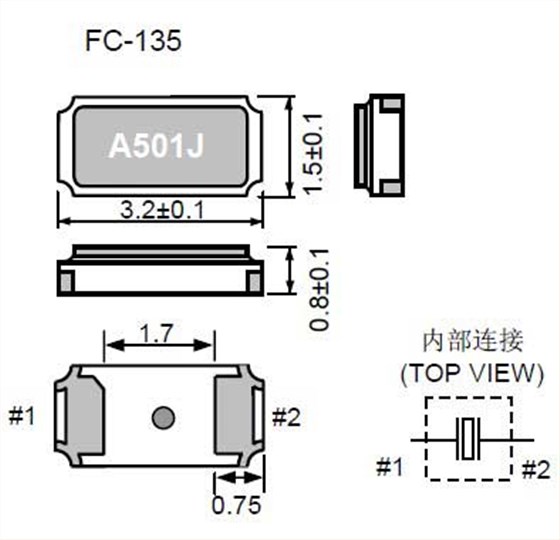

爱普生晶振基本信息对照表 |
Crystal标准频率 |
f_nom |
32.768kHz |
|
储存温度 |
T_stg |
-55°C — +125°C |
裸存 |
工作温度 |
T_use |
-40°C — +85°C |
KDS晶振特定的温度 |
激励功率 |
DL |
0.5μW (1.0μW Max.) |
如你有最大激励功率为1.0μW需求,请联系我们金洛电子 |
精度 |
f_— l |
±20ppm |
如有需要更高的精度可以特定. |
拐点温度 |
Ti |
+25°C ±5°C |
|
负载电容 |
CL |
9pF, 12.5pF |
可按客户需求指定 |
串联电阻(ESR) |
R1 |
70kΩ Max. |
70kΩ — 45kΩ |
频率老化 |
f_age |
±3 ×10-6/ year Max. |
+25°C,第一年 |
操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。
使用环境(温度和湿度)
请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
激励功率
在晶体单元上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。
设计振荡回路的注意事项
1.驱动能力
驱动能力说明振荡晶体单元所需电功率,其计算公式如下:
驱动能力 (P) = i2?Re
其中i表示经过晶体单元的电流,
Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL)2。
2.振荡补偿
除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。
3.负载电容
如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。
其中CS表示电路的杂散电容。
频率和负载电容特征图器
振荡回路参数设置参考
