3215mm音叉型贴片晶体,瑞士微晶晶振,CC7V-T1A晶振

WJ-1

微晶已经发展成为一家在微型音叉式石英晶体(32kHz ~ 250MHz)、实时时钟模块、晶振和OCXO等多个领域的领导供货商，为世界一流的终端产品制造商提供从设计到量产的全方位支持，服务范围涵盖手机、计算机、汽车电子、手表、工业控制、植入式医疗及其他高可靠性产品。我们所有的产品都得到ISO9001和ISO14001的认证，并达到RoHS，REACh等规范的要求。
就原则而言，以下内容被认为是MC供应的一部分链，即电子制造服务（EMS）公司和原始设计制造商（ODM）包括承包劳动，设计，市场，生产和/或提供用于生产MC电子产品的货物和服务。此外，参与者应持有其实践对最初的MES审计和随后的MES监督审核开放。要使这些原则获得成功，与会者应视为原则。全面供应链计划。至少，参加者应鼓励他们的下一层。
JLX-1

WJ-2

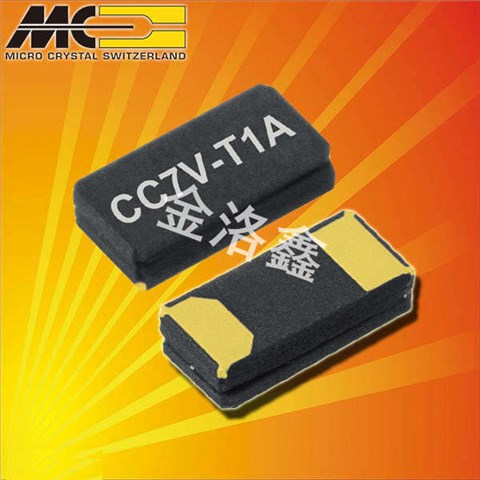

微晶晶振,32.768K,CC7V-T1A晶振,小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.
厚度单位: ?全自动石英晶振晶片清洗技术：采用高压喷淋清洗，兆声振动的原理，一个全自动、清洗过程由PLC控制，由传输装置、喷淋清洗段、喷淋漂洗段、风力吹水段等，操作自动化程度高，除上下工件需要人工外，其余全部由设备自动完成。根据需要，对速度，温度，时间等参数进行调整，使之最大限度的满足工艺需要。能最大限度除去晶片污染物，并防止人工污染。

JLX-2

RB-2

微晶晶振	单位	CC7V-T1A晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-40°C～+85°C	标准温度
激励功率	DL	1.0μW Max.	推荐:1μW～100μW
频率公差	f_— l	±20 × 10-6(标准)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	6.0PF~12.5PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±3× 10-6/ year Max.	+25°C,第一年

JLX-3

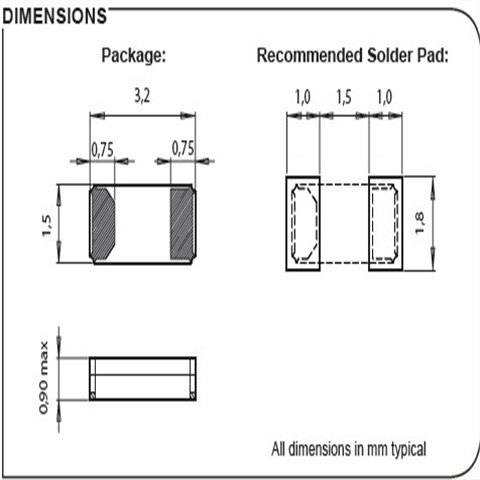

CC7V-T1A 3215

JLX-4

RB-4

超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。微晶晶振,32.768K,CC7V-T1A晶振
（2）使用时钟晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。

JLX-5

RB-5

1、振荡电路
3215晶振是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。微晶晶振,32.768K,CC7V-T1A晶振
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。

晶体谐振腔的形式模式，但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
K?-?几十K。在3215贴片晶振的案例（kHz频段），需要连接一个电阻10米或更?。

cptj11

限制流入谐振器的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值（RD）取决于二脚SMD晶体的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
