瑞康晶振,石英贴片晶振,RGX-3晶振

瑞康晶振,石英贴片晶振,RGX-3晶振瑞康晶振,石英贴片晶振,RGX-3晶振

产品简介

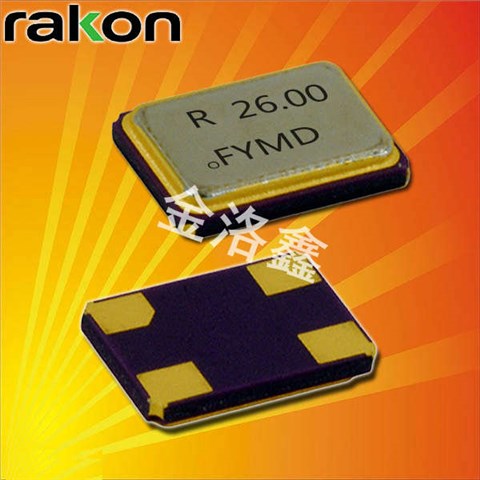

超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分,频晶振可从10MHz起对应.

产品详情

RK-2

瑞康成立于1967年,多年来一直是先进的晶体振荡器技术的先锋。自2006年起,瑞康已经转型成为全球最大的频率控制解决方案提供商之一,通过独特的专有流程,持续创新和研发,专家咨询和不断的技术进步,实现了市场领先。 瑞康凭借无可挑剔的质量控制来支持其独创性,达到国际最高制造标准。
瑞康是一家全球高科技公司,设计和制造世界领先的变频控制解决方案。今天,我们生活在有线,无线和光网络的连接社会。瑞康的市场领导地位和与行业密切合作确保了其技术被设计成许多新的基于位置的设备,高精度GNSS仪器和下一代解决方案,如农业,建筑和GIS地图。

JLX-1

RK-1

瑞康晶振,石英贴片晶振,RGX-3晶振.贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性.
瑞康石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

JLX-2

RB-2

瑞康晶振

单位

RGX-3晶振

石英晶振基本条件

标准频率

f_nom

10.000MHZ~30.000MHZ

标准频率

储存温度

T_stg

-55°C ~+95°C

裸存

工作温度

T_use

-55°C ~ +95°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±10 × 10-6(标准),
(±19 × 10-6~
±20 × 10-6可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/

频率温度特征

f_tem

±20 × 10-6/-55°C +95°C

超出标准的规格请联系我们.

负载电容

CL

7pF~35PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

JLX-3

RB-3

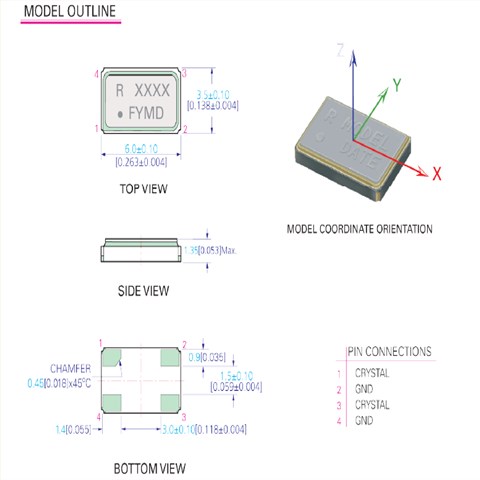

RGX-3 6035

JLX-4

RB-4

操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。瑞康晶振,石英贴片晶振,RGX-3晶振
使用环境(温度和湿度)
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
激励功率
在晶体单元上施加过多驱动力,会导致石英晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。

JLX-5

RB-5

1、振荡电路
晶体谐振器是无源元件,因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。瑞康晶振,石英贴片晶振,RGX-3晶振
2。角色的分量与参考值
在振荡电路的设计中,必须认识到个体的作用。
组件.在表1中,以例如振荡电路为例来描述角色。
(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。
当反馈电阻(rf)未安装在振荡电路中时,如图所示
表1,即使在振荡功率作用下,谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接,否则振荡不会启动。

cptj1

晶体谐振腔的形式模式,但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在
泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。
K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。

cptj11

限制流入谐振器的电流,调节负电阻和励磁。
电平,防止谐振腔的反常振荡,抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值(RD)取决于谐振器的类型,频带和设备的价值。
电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括
负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。
?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。
