智能时钟石英晶体,32.768两脚3215晶振,ETST晶振

HX-2

Hosonic成立于1979年初，生产的电阻器和电容器，而转向注重水晶产品自第一液晶生产线在台湾设立1991。此后，公司扩大了其在中国大陆生产。现在，它拥有四个生产设施在中国大陆东、南、和九个销售和FAE位点和十个销售代表和经销商在世界各地。Hosonic现在是一个领先的专业石英晶体谐振器、晶体振荡器制造商在世界上，致力于直插和贴片式晶体振荡器的研发、生产和销售。
鸿星晶振集团广泛用于通信行业的需求,包括为电信、无线和SATCOM以及WiMAX等新兴技术而设计的产品,包括用于电信的Stratum III和IIIE.此外,我们还为全球导航卫星系统(如GPS)提供高精度有源晶振,石英晶体振荡器,温补晶振等.所生产的高精密晶体谐振器、普通晶体振荡器（SPXO）、低噪音压控晶体振荡器（VCXO）、低振动温补晶体振荡器（TCXO）、高稳定恒温晶体振荡器（OCXO）广泛用于一些检测仪器,高端设备仪器,高精密设备等产品中. JLX-1

HX-1

鸿星晶振,贴片晶振,ETST晶振,无源石英晶振,32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.超小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
石英晶振的研磨技术：通过对晶振切割整形后的晶片进行研磨，使石英晶振的晶片达到（厚度/频率）的一定范围。石英晶振晶片厚度与频率的关系为：在压电晶体行业，生产晶振频率的高低是显示鸿星技术水平的一个方面，通过理论与实际相结合，累积多年的晶振研磨经验，通过深入细致地完善石英晶振研磨工艺技术，注重贴片晶振研磨过程的各种细节，注重晶振所用精磨研磨设备的选择；注重所使用水晶、研磨砂的选择等；注重石英晶振研磨用工装如：游轮的设计及选择，从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制，最终使可研磨的石英晶振晶片的厚度越来越薄，贴片晶振晶片的频率越来越高，为公司在高频石英晶振的研发生产打下坚实基础，提升了晶振厂家的竞争力，使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。 JLX-2

RB-2

鸿星晶振	单位	ETST晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	50μW Max.	推荐:1μW～100μW
频率公差	f_— l	±20 × 10-6(标准)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	12.5PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-30°C — +85°C,DL = 100μW
频率老化	f_age	±2× 10-6/ year Max.	+25°C,第一年

JLX-3

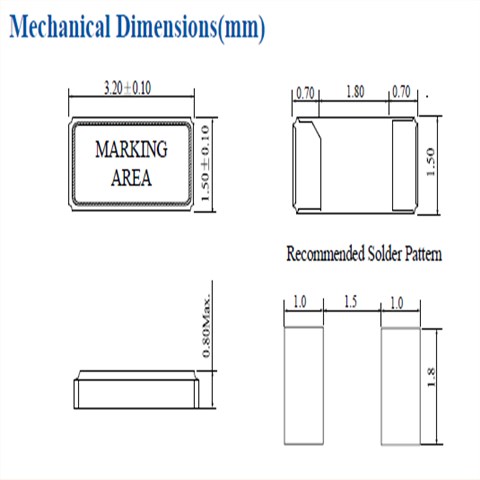

ETST 3215

JLX-4

RB-4

关于冲洗清洁音叉型晶振由于采用小型、薄型的晶振芯片，以及相对而言频率与超音波清洁器相近，所以会由于共振而容易受到破坏，因此请不要用超音波清洁器来冲洗晶振。关于机械性冲击(1) 从设计角度而言，即使石英晶振从高度75cm处落到硬质木板上三次，按照设计不会发生什么问题，但因落下时的不同条件而异，有可能导致石英芯片的破损。在使之落下或对它施加冲击之时，在使用之前，建议确认一下振荡检查等的条件。鸿星晶振,贴片晶振,ETST晶振,无源石英晶振
如果有下列情况发生，晶振不起振，首先你先查看你产品上使用的负载电容CL是否对，是否跟你的线路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话，我们将需要进行等效电路测试。
比如等效电路测试如下：(2) SMD石英晶振与电阻以及电容器的芯片产品不同，由于在内部对石英晶振晶片进行了密封保护，因此关于在自动安装时由于冲击而导致的影响，请在使用之前，恳请贵公司另外进行确认工作。(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上，不得已要安装到同一块基板上时，请确保晶振能正常工作。

20180607084357 JLX-5

RB-5

此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过3215mm晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。鸿星晶振,贴片晶振,ETST晶振,无源石英晶振

cptj_1

振荡电路的检查方法:振荡频率测量:必须尽可能地测量安装在电路上的32.768K二脚石英晶体的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过32.768K小体积贴片晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。

cptj

1.振荡电路:3.2x1.5mm石英晶振是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
