大河晶振,贴片晶振,TFX-02S晶振,进口石英晶振

河水总是干净，不限。听了小涌源流，自然和支流融合不久大潮流到长路等着吧。尽管如此，河流每天都会不断地滋润着我们的生活和自然。这是企业和关于这种环境的环境也可以说同样的事情吧。企业与各种各样的人和社会融合，共享社会全体和价值观，通过晶振事业创造了新的价值和服务，即，滋润。这两者共通的“湿润”才是河エレテック的目标的地方，对社会的使命也有。
河エレテック，2014年开始2017年为止的第4次中期经营计划启动了。作为经营理念，“顾客的满足与信赖的获得”、“通过独创的构思的价值的创造”、“事业结构改革提高无源晶振收益能力”，将所有的利益都信赖在公司的目标。制造公司都是100%出资子公司的青森河技术有限公司，River Electronics（Ipoh）Sdn . Bhd（马来西亚），西安大河晶振科技有限公司（中国）。销售网络的话，东京，大阪营业所，韩国驻在员事务所，销售子公司都会100%出资公司的台湾利巴股份有限公司（台湾），River Electronics（Singapore）Pte .有限公司（新加坡），西安大河晶振科技有限公司（中国）。这些基础上不仅在亚洲地区，包括北美、欧洲的世界范围。

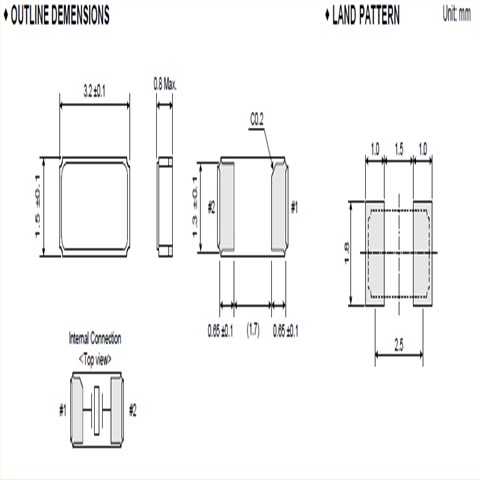

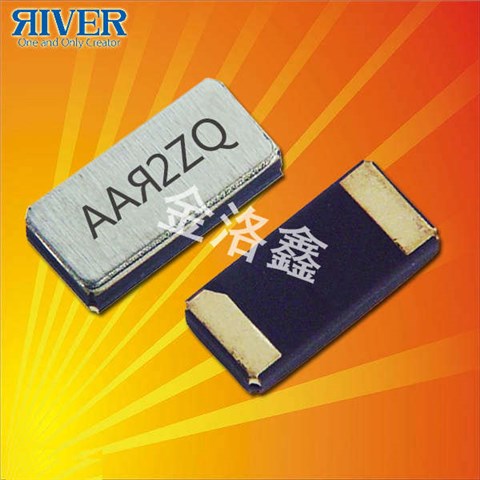

大河晶振,贴片晶振,TFX-02S晶振,进口石英晶振,贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
晶振捡漏：检查贴片晶振封焊后的产品是否有漏气现象（粗捡漏、细捡漏）3.7.1、粗捡漏：检查较大的漏气现象。细捡漏：检查较小的漏气现象。3.7.2、酒精捡漏：把晶振放置在酒精容器内加压，取出后对产品进行绝缘测试，判定是否漏气。一般用绝缘电阻测试法进行，要求直流电压 Vcc=100 V、绝缘电阻 RR≥500 MΩ。用于粗捡漏。3.7.3、气泡捡漏：把石英晶振放置在 FC-40 中，观察产品是否存在气泡现象。用于粗捡漏。3.7.4、氦捡漏：产品加压灌氦后，用氦捡漏仪进行捡漏。用于细捡漏。3.8、打印：在产品上印上标示。有油墨打印、激光打印。3.8.1、注意：产品频率、标准印字、特殊印字、部分产品打印前一定要确定产品频率。标签打印：标准标签打印、特殊标签打印。

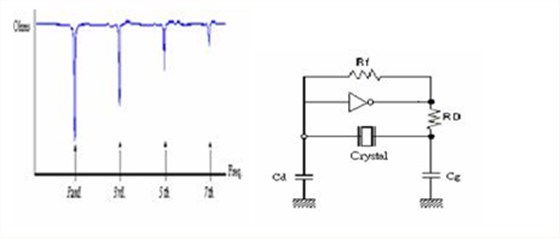

我们可以改善石英贴片晶振的频率输出的偏差超过范围由以下几个方法：调整外部电容，Cd和CG的值。如果由频率计数器测量频率比目标频率高，要增加外部电容CL（或Cd以及C 8的值），以降低频率到我们的目标频率，反之亦然。可以采用不同负载电容（CL）的晶振试用。 试用晶振具有较低电容若频率比目标频率超高很多的话。请检查波形幅度是否是正常或不使用示波器，正确的电容是通过和频率调节到目标之后。根据该波形振幅收缩，由于增加外部电容，请使用方法2调整频率（较低的外部电容，并采用低电容的晶体）的情况。频率输出频率的目标只有三分之一。下面的曲线表示晶体的电阻的特征：大河晶振,贴片晶振,TFX-02S晶振,进口石英晶振

石英晶体谐振器具有多种振动模式，如基频， 3次泛音，5次泛音等等。当基频模式应用时，晶振的电阻是最低的，这意味着它是最简单的石英晶体振荡器。当第三色调模式被应用，一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式。因此，如果频率是只有三分之一的目标频率时，要检查是否放大处理电路被施加或它的设定值就足够了，因为电路的环境适合于基本模式，而不是第三次泛音调模式。该电路可能不振荡，如果放大电路不施加或它的设定值是不足够的。4-3。基频模式与三次泛音模式应用程序如下： 一。的基频模式B应用。三次泛音模式的应用程序

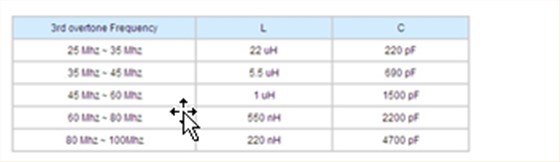

下表显示升的匹配值，C由各种频率三次泛音模式:SMD晶振频率输出是目标频率的三倍这个问题的可能性相对较小。请确定的三次泛音调模式的频率反馈是否大于基频模式，由于放大电路的反馈大。当放大电路内置于芯片组此问题可能会发生。为了解决这个问题，请采用三次泛音模式晶振。

振荡补偿：除非在振荡电路中32.768K贴片晶振提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。大河晶振,贴片晶振,TFX-02S晶振,进口石英晶振

振荡频率测量：必须尽可能地测量安装在电路上的32.768KHZ晶振谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。接触振荡电路。
探针不影响图2，因为缓冲器的输出是通过日本进口 音叉晶体输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
