经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点:总公司:台北市北投区中央南路二段16号4楼,平镇厂:桃园市平镇区平镇工业区工业六路4号,宁波厂:宁波市北仑区黄山西路189号,重庆厂:重庆市九龙坡区凤笙路22号,台湾晶技为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体谐振器(Crystal)、振荡器(Oscillator) 等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。
经营理念:TXC晶振企业的核心价值在于所宣达之经营理念以及相随之企业愿景及使命,是以企业为求永续之发展,无不用心于长远架构之建立,以及核心价值之建构之上。台湾晶技有鉴于企业核心价值对于长期发展之急迫性以及重要性,是以随企业之渐次发展,将公司之愿景宣言、使命宣言,以及企业文化一并揭橥如下: 愿景宣言:矢志提供信息、通讯、光电、汽车产业频率控制组件所需之各项应用产品,并于2015年达成两百亿之营业目标,同时成为全球石英晶体产业经营绩效最好公司之一以及石英产业的前三大。

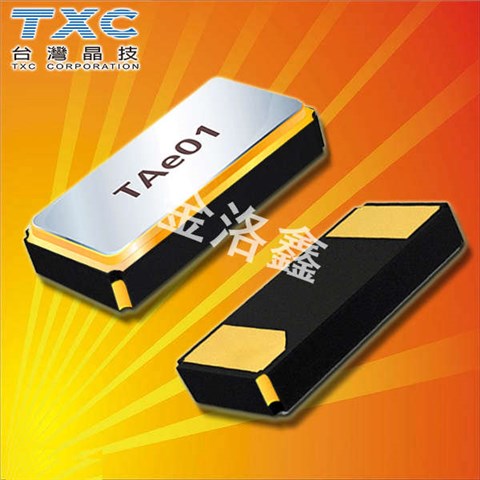

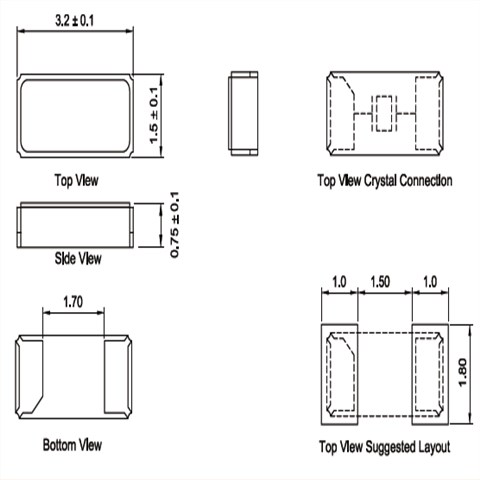

TXC晶振,贴片晶振,9HT10晶振,石英晶振,贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率。32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品。本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
晶振高精密点胶技术:石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。3.4.1、点胶时应注意胶点的大小和位置。不宜过大或过小。(生产现场应该有很多照片)3.4.2、导电胶应注意有效期、储存温度、开盖次数、充分搅拌、室温放置时间、烤胶最高温度、烤胶时间、升温速率、升温起始最高温度。3.5、微调:使用真空镀膜原理,微调晶体谐振器的频率达到规定要求(标称值/目标值)。也有离子刻蚀法进行微调。3.5.1、注意:微调时应注意微调偏位、微调量过大(主要是被银频率影响)、微调 MASK 的选用。
TXC晶振 |
单位 |
9H T10晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
储存温度 |
T_stg |
-55°C~+125°C |
裸存 |
工作温度 |
T_use |
-40°C~+85°C |
标准温度 |
激励功率 |
DL |
0.5μW Max. |
推荐:1μW~50μW |
频率公差 |
f_— l |
±20×10-6(标准) |
+25°C对于超出标准的规格说明, |
频率温度特征 |
f_tem |
-0.03~±0.01×10-6/-20°C~+70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
9,12.5pF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-20°C~ +70°C,DL = 50μW |
频率老化 |
f_age |
±3×10-6/ year Max. |
+25°C,第一年 |
一般来说,微处理器的振荡电路由考毕兹电路显示派生如下:镉和CG是外部负载电容,其中已建成的芯片组。 (请参阅芯片组的规格)Rf为具有200KΩ?1MΩ反馈电阻。它的内置芯片一般设置。Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路,但仅用于具有高电源电路。一个稳定的振荡电路需要的负电阻,其值应是金属晶振阻力的至少五倍。它可写为|-R|>5的Rr。例如,为了获得稳定的振荡电路中,IC的负电阻的值必须小于?200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的。因此,这是非常重要的衡量负电阻(-R)以下说明:线路连接的电阻(R)与晶体串联.TXC晶振,贴片晶振,9HT10晶振,石英晶振
(2)从起点到振荡的停止点调整R的值。(3)振荡期间测量R的值。(4)你将能够获得负电阻的值,|•R|= R +的Rr,和RR =晶振的阻力。附:所连接的电路的杂散电容,可能会影响测定值。如果晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话,我们有三种方法来改善这样的情况:降低外部电容(Cd和CG)的值,并采用其他无源石英晶振具有较低负载电容(CL)。采用具有较低电阻(RR)的晶振。使用光盘和CG的不等价的设计。我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。
当有信号输出从XOUT但不辛,其表示后面的功耗的情况下 - 电极后端电路是极其巨大的。我们可以添加一个缓冲电路的输出和它的后电极之间,以驱动后端电路。但1-5的方法上面提到的,你也可以按照步骤1-4-4的三种方法。如有不明白请联系我公司SMD晶振的应用工程师和IC制造商寻求进一步的帮助,如果你的问题不能得到解决。系统无法运行,因为晶体没有足够的输出波形振幅。
振荡频率测量:必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值,使用正确的方法。32.768K无源晶振在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。TXC晶振,贴片晶振,9HT10晶振,石英晶振
此外,32.768K音叉晶体谐振器振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。
振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。K?-?几十K。在音叉式谐振器的案例(kHz频段),3215贴片晶振需要连接一个电阻10米或更?。限制流入谐振器的电流,调节负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
负载电容:如果振荡电路中负载电容的不同,可能导致3215mm电子表晶振振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。
