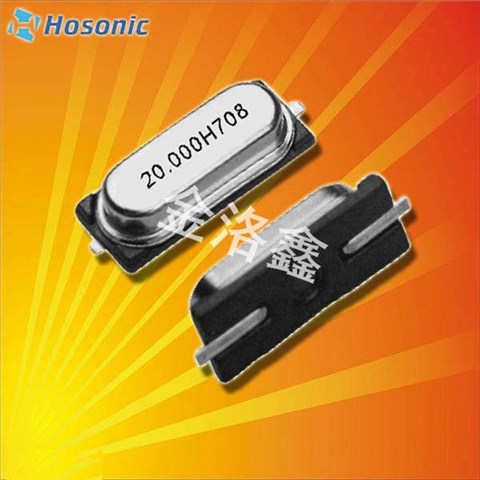

鸿星晶振,假贴片晶振,E49B晶振

鸿星晶振,假贴片晶振,E49B晶振鸿星晶振,假贴片晶振,E49B晶振

产品简介

外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

产品详情

HX-2

Hosonic现在是一个领先的专业石英晶体谐振器、石英晶体振荡器制造商在世界上,致力于直插和贴片式晶体振荡器的研发、生产和销售。鸿星的核心精神:诚信负责、团队合作、专业创新、积极成长。HOSONIC以先进技术、优异质量、完善服务,成为晶体产业最具竞争优势的品牌。鸿星致力于提供客户最优异的质量、服务及价值,专注于专业创新并鼓励员工以团队合作及积极成长的态度与时俱进。
鸿星晶振重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来晶体谐振器、普通晶体振荡器(SPXO),石英晶振生产制造中所产生的污染.

JLX-1

HX-1

鸿星晶振,假贴片晶振,E49B晶振.由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.49/SMD型石英晶振,因假贴片式镜头成本更低和更高的批量生产能力。
鸿星电子厚度单位: ?全自动石英贴片晶振晶片清洗技术:采用高压喷淋清洗,兆声振动的原理,一个全自动、清洗过程由PLC控制,由传输装置、喷淋清洗段、喷淋漂洗段、风力吹水段等, 操作自动化程度高,除上下工件需要人工外,其余全部由设备自动完成。根据需要,对速度,温度,时间等参数进行调整,使之最大限度的满足工艺需要。能最大限度除去晶片污染物,并防止人工污染。

JLX-2

RB-2

鸿星晶振

单位

E49B晶振

石英晶振基本条件

标准频率

f_nom

3.200MHZ~66.000MHZ

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-30°C~+85°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW100μW

频率公差

f_— l

±10 × 10-6(标准),
(±10 × 10-6~
±50 × 10-6可用)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-30°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

10PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-30°C — +85°C,DL = 100μW

频率老化

f_age

±5× 10-6/ year Max.

+25°C,第一年

JLX-3

RB-3

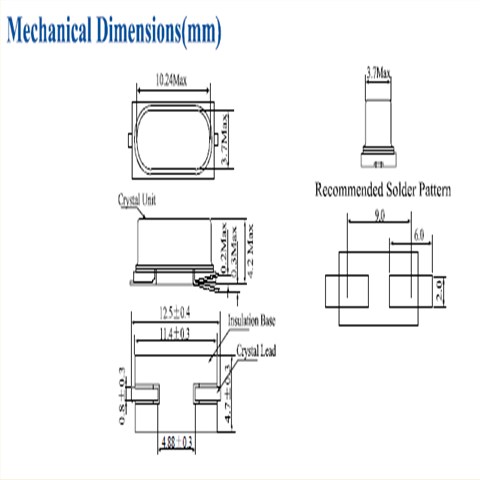

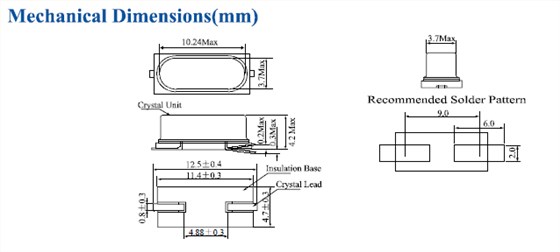

E49B(Former HC-49SM)12.5-4.7

JLX-4

RB-4

超声波清洗
(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。鸿星晶振,假贴片晶振,E49B晶振
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为49SMD晶振可能受到破坏。
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对无源49SMD晶振产生负面影响的清洗剂或溶剂等。
(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。
使用环境(温度和湿度)
请在规定的温度范围内使用HCM49晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。

JLX-5

RB-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs,直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。鸿星晶振,假贴片晶振,E49B晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽,以观察波形。
(请勿使用该探头的长接地线。)

scbx_2

3.测试电路

scbx_3
