Abracon晶振,石英晶振,ABLS7M2晶振,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在ABLS7M2晶振的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.
石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴。

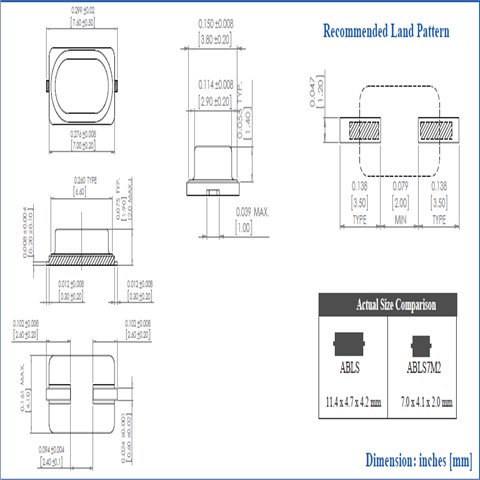

Abracon晶振 |
单位 |
ABLS7M2晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
12.000MHZ~40.000MHz |
标准频率 |
储存温度 |
T_stg |
-40°C~+125°C |
裸存 |
工作温度 |
T_use |
-0°C~+70°C |
标准温度 |
激励功率 |
DL |
50-100μW Max. |
推荐:1μW~100μW |
频率公差 |
f_— l |
±50 × 10-6(标准) |
+25°C对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±50 × 10-6/-20°C~+70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
18pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。Abracon晶振,石英晶振,ABLS7M2晶振
使用环境(温度和湿度)
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
激励功率
在晶体单元上施加过多驱动力,会导致石英晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。
振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值,
使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。
有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2,因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。
图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容(3 pF以下XTAL终端IC)和探针。
然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于
即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。
此外,振荡频率与测量点不同。
1、测量缓冲输出
2、振荡级输出测量
三.通过电容器测量振荡级输出
图5示出以上1-3个测量点和所测量的
除缓冲器输出外,振荡频率较低。Abracon晶振,石英晶振,ABLS7M2晶振
