爱普生晶振以音叉型石英晶体谐振器,(32.768KHZ)系列出名,目前爱普生品牌遍布全世界,而千赫兹的压电石英晶体应用范围也比较广阔,所有的时记产品都需要用上KHZ系列晶体,该系列产品具有小型,薄型石英晶体谐振器,特别适用于有小型化要求的市场领域.是对应陶瓷晶振(偏差大)和通常的石英晶体谐振器(偏差小)的中间领域的一种性价比出色的产品.最适用于HDD, SSD, USB数码产品,播放器、数码相机、笔记本电脑、移动电话等.等用途.
爱普生株式会社爱普生拓优科梦,(EPSON — YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产有源晶振,1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.
EPSON晶体,有源晶振,SG-210SEBA晶振,X1G004611A002晶振,超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。
小型贴片有源晶振,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,贴片高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和各式IT产品的晶振应用,三态功能,PC和LCDM等数码领域,符合RoHS/无铅.

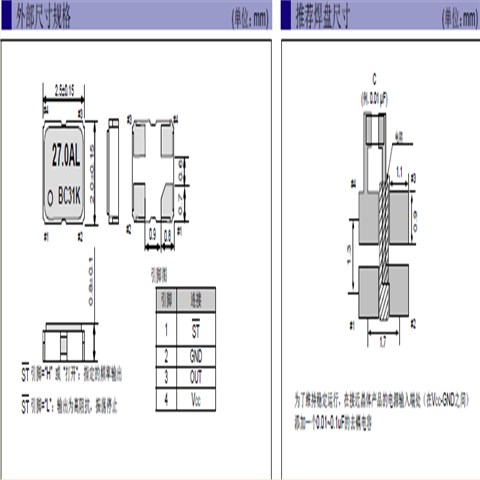

爱普生晶振规格 |
SG-210SEBA晶振 |
驱动输出 |
CMOS |
常用频率 |
2~60MHZ |
工作电压 |
+1.8V(代表値) |
静态电流 |
(工作时)+1.2 mA max. (F≦15MHz)+1.4 mA max. (15<F≦26MHz) |
TCXO输出电压 |
0.8Vp-p min. |
TCXO输出负载 |
(10kΩ//10pF) ±10% |
常规温度偏差 |
±20/30/50×10-6(After 2 reflows) |
频率温度偏差 |
±30×10-6/-40℃~+85℃ |
±50×10-6/-55℃~+125℃(オプション) |
爱普生日产有源兆赫兹晶振型号列表:
爱普生日产有源兆赫兹晶振编码列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG-210SDBA
27.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 125 °C
+/-100 ppm
≤ 3.0 mA
+/-3ppm
40 to 60 %
SG-210SDBA
12.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 105 °C
+/-50 ppm
≤ 3.0 mA
+/-3ppm
40 to 60 %
SG-210SDBA
24.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 125 °C
+/-100 ppm
≤ 3.0 mA
+/-3ppm
40 to 60 %
SG-210SDBA
24.600000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 105 °C
+/-50 ppm
≤ 3.0 mA
+/-3ppm
40 to 60 %
SG-210SEBA
19.200000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 105 °C
+/-100 ppm
≤ 2.0 mA
+/-3ppm
40 to 60 %
SG-210SEBA
27.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 125 °C
+/-100 ppm
≤ 2.0 mA
+/-3ppm
40 to 60 %
SG-210SEBA
20.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 125 °C
+/-100 ppm
≤ 2.0 mA
+/-3ppm
40 to 60 %
SG-210SEBA
27.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 105 °C
+/-50 ppm
≤ 2.0 mA
+/-3ppm
40 to 60 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G004601A007
SG-210SDBA
27.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 125 °C
+/-100 ppm
≤ 3.0 mA
+/-3ppm
40 to 60 %
X1G004601A008
SG-210SDBA
12.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 105 °C
+/-50 ppm
≤ 3.0 mA
+/-3ppm
40 to 60 %
X1G004601A009
SG-210SDBA
24.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 125 °C
+/-100 ppm
≤ 3.0 mA
+/-3ppm
40 to 60 %
X1G004601A010
SG-210SDBA
24.600000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 105 °C
+/-50 ppm
≤ 3.0 mA
+/-3ppm
40 to 60 %
X1G004611A002
SG-210SEBA
19.200000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 105 °C
+/-100 ppm
≤ 2.0 mA
+/-3ppm
40 to 60 %
X1G004611A003
SG-210SEBA
27.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 125 °C
+/-100 ppm
≤ 2.0 mA
+/-3ppm
40 to 60 %
X1G004611A004
SG-210SEBA
20.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 125 °C
+/-100 ppm
≤ 2.0 mA
+/-3ppm
40 to 60 %
X1G004611A005
SG-210SEBA
27.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 105 °C
+/-50 ppm
≤ 2.0 mA
+/-3ppm
40 to 60 %
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存贴片有源晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。EPSON晶体,有源晶振,SG-210SEBA晶振,X1G004611A002晶振
机械振动的影响:当石英晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于进口振荡器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
驱动能力:驱动能力说明振荡晶体单元所需电功率,其计算公式如下:驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流,Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL).EPSON晶体,有源晶振,SG-210SEBA晶振,X1G004611A002晶振
测试条件:(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量2520mm振荡器频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).
振荡电路:晶体谐振器是无源元件,因此受到四脚金属面SMD晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
角色的分量与参考值:在2520小尺寸晶体振荡电路的设计中,必须认识到个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。
