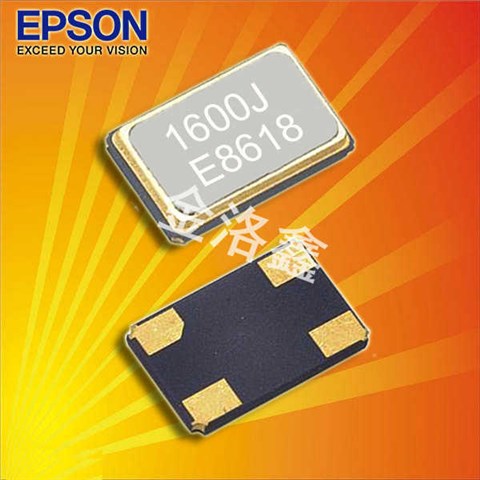

超高耐热性石英晶振,3225四脚贴片晶体,TSX-3225晶振,TSX-3225 16.0000MF09Z-AC0

EPSONdhl

爱普生晶振以音叉型石英晶体谐振器,（32.768KHZ）系列出名,目前爱普生品牌遍布全世界,而千赫兹的晶体应用范围也比较广阔,所有的时记产品都需要用上KHZ系列晶体,该系列产品具有小型,薄型石英晶体谐振器,特别适用于有小型化要求的市场领域.是对应陶瓷晶振（偏差大）和通常的石英晶体谐振器（偏差小）的中间领域的一种性价比出色的产品.最适用于HDD, SSD, USB数码产品,播放器、数码相机、笔记本电脑、移动电话等.等用途.
爱普生品牌系列千赫子的石英贴片晶振,目前占据了中国市场进口晶25％的份额,品牌质量,货期,品种,品质是广大用户有目共睹,从MC-146晶振最早期从MP4,MP3收音机模块启用开始,在到国内外各大知名品牌手机,最后应用到国内山寨手机市场,几乎占据80％的手机行业晶振类别,产品本身特点是体积小,耐高温,稳定性能高,排带包装,应用自动贴片方便.爱普生晶振小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.

RB-1

爱普生晶振,贴片晶振,TSX-3225晶振,石英晶振,超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从16MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求.

JLX-2

爱普生晶振	单位	TSX-3225晶振	石英晶振基本条件
标准频率	f_nom	16.000MHZ~4800MHZ	标准频率
储存温度	T_stg	-40°C～+125°C	裸存
工作温度	T_use	-40°C～+105°C	标准温度
激励功率	DL	200μW Max.	推荐:100~200μW
频率公差	f_— l	±15 × 10-6(标准)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	7pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±1× 10-6/ year Max.	+25°C,第一年

JLX-3

RB-3

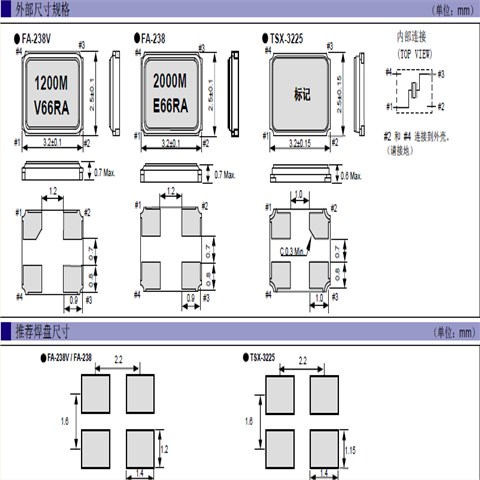

FA-238V 238 TSX-3225

JLX-4

RB-4

晶振产品使用每种产品时,请在我无源石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。爱普生晶振,贴片晶振,TSX-3225晶振,石英晶振
7-1:机械振动的影响：当石英进口晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
存储事项：(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些进口贴片晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。 JLX-5

RB-5

3225石英晶振振荡补偿：除非在振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。爱普生晶振,贴片晶振,TSX-3225晶振,石英晶振

sjzrhl_2

测试条件：(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他：? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量贴片石英晶振频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3) 其他：? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽，以观察波形。（请勿使用该探头的长接地线）

scbx_2

振荡电路的检查方法：振荡频率测量必须尽可能地测量安装在导航仪贴片晶振电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路：探针不影响图2，因为缓冲器的输出是通过输入3225mm贴片晶振振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
