Q-SPT7P0327620C5GF晶振,32.768K晶振,SSP-T7-F晶振

SEIKO-1 SEIKO是日本晶振制造商Seiko Instruments Inc.的缩写，也成为SII。精工晶振拥有世界上顶端的机械技术。除了是世界上著名的石英手表厂商，同时也生产电脑打印机。精工晶振的代理商都知道精工常用的频率都是32.768KHZ的，因此精工晶振通常也被称为精工表晶。SEIKO生产的石英晶振型号并不是很多，但是质量绝对可以和日产任何一个大品牌“媲美”。
2009年度,根据环境管理体系中的规定,精工晶振集团在其日本国内的所有事业所和海外的所有生产基地中,建立了精工晶振,贴片石英晶体,石英晶振,精工振荡子绿色经营活动的框架,通过共享与绿色经营有关的信息,致力于开展有效的和实际效果大的环保活动,并强化企业的管治能力.2010年3月完成了对日本精工晶振在国内全部事业所和海外全部石英晶振,石英晶体谐振器,精工石英振荡子生产据点的环保管理系统整合.精工晶振,贴片晶振,SSP-T7-F晶振

JLX-1

SEIKO-2

精工晶振,贴片晶振,SSP-T7-F晶振.7015mm小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.
SEIKO石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使32.768K晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。Q-SPT7P0327620C5GF晶振,32.768K晶振,SSP-T7-F晶振

JLX-2

RB-1

精工晶振	单位	SSP-T7-F晶振	石英晶振基本条件
标准频率	f_nom	32.768KHz	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	0.1μW Max.	推荐:1μW
频率公差	f_— l	±20/±50×10^-6(标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/
频率温度特征	f_tem	±20/±50×10^-6/-40°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	7pF/12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C~ +85°C,DL =1μW
频率老化	f_age	±3×10^-6/year Max.	+25°C,第一年

JLX-3

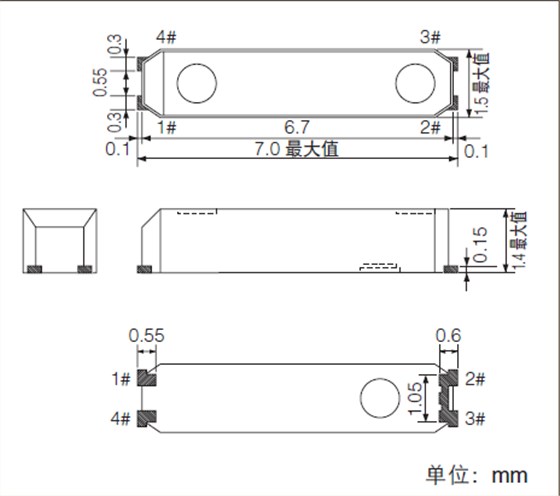

SSP-T7-FL 7015

JLX-4

RB-4

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个音叉晶振产品进行试验所得的结果，因此请根据实际使用状态进行确认。由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。若要进行超声波清洗，必须事先根据实际使用状态进行确认。Q-SPT7P0327620C5GF晶振,32.768K晶振,SSP-T7-F晶振
撞击
虽然进口贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片石英晶振产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。请在没有直射阳光，不发生结露的场所保管。精工晶振,贴片晶振,SSP-T7-F晶振

JLX-5

RB-5 振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的7015贴片晶振的振荡频率的真实值，
使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。
有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。
图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容（3 pF以下XTAL终端IC）和探针。
然而，应该注意到，使用这种方法精工石英晶体谐振器输出波形较小，测量不能依赖于
即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。精工晶振,贴片晶振,SSP-T7-F晶振
