EPSON进口晶振MC-146,Q13MC1461000600音叉晶体

JLX-1

EPSON进口晶振MC-146,Q13MC1461000600音叉晶体,爱普生晶振,日本进口晶振,陶瓷晶振,无源晶体,7015mm晶振,轻薄型晶振,型号MC-146,编码Q13MC1461000600是一款尺寸为7015mm,频率为32.768KHZ,负载电容6pF，精度±20ppm,工作温度为-40to+85°C,产品具备良好的稳定性能和可靠性能,非常适合用于小型便携式通信设备,通信模块等领域,同时也得到广大用户的支持与认可.

Q13MC1462000900音叉晶体真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.EPSON进口晶振MC-146,Q13MC1461000600音叉晶体 JLX-2

Q13MC1461000600晶振参数表

项目	符号	规格说明		条件
项目	符号	MC-146	MC-146 TYPE	条件
额定频率范围	f_nom	32.768kHz	32kHz ~ 100kHz	请联系我们以便获取其它可用频率的相关信息。
储存温度	T_stg	-55°C ~ +125°C		裸存
工作温度	T_use	-40°C ~ +85°C
激励功率	DL	1.0µW Max.		工作激励功率 0.5µW Max.
频率公差（标准）	f_tol	± 20 × 10-6, ± 50 × 10-6	± 50 × 10-6, ± 100 × 10-6	+25°C, DL=0.1µW
拐点温度	Ti	+25°C ±5°C
频率温度系数	B	-0.04 × 10-6/ °C2Max.
负载电容	CL	7pF, 9pF, 12.5pF		可指定
串联电阻（ESR）	R1	65kΩ Max.	65kΩ ~ 25kΩ
串联电容	C1	1.9fF Typ.	2.5fF ~ 0.6fF
分路电容	C0	0.8pF Typ.	1.2pF ~ 0.5pF
频率老化	f_age	±3 ×10-6/ year Max.	±5 ×10-6/ year Max.	+25°C, 第一年

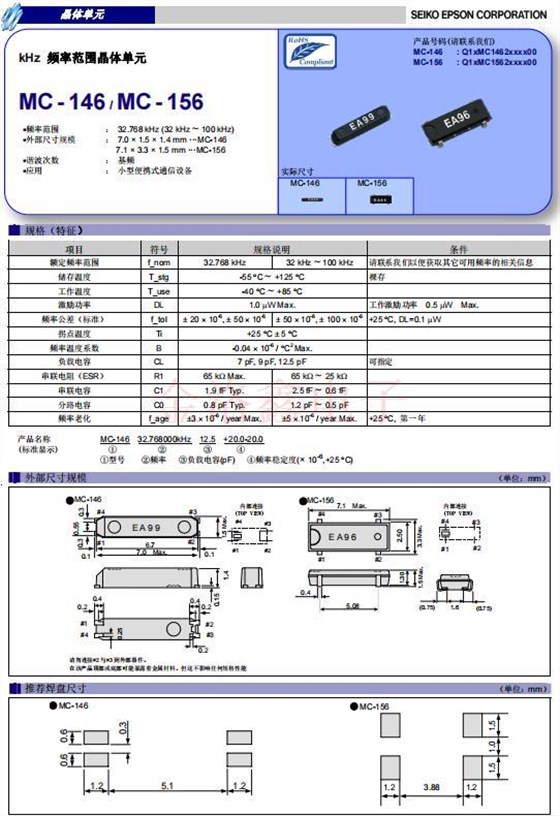

EPSON进口晶振MC-146,Q13MC1461000600音叉晶体尺寸图

JLX-4

RB-4

Q13MC1461000600晶振 使用注意事项

超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，石英水晶振动子特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。
（3）请勿清洗开启式产品EPSON进口晶振MC-146,Q13MC1461000600音叉晶体
（4）对于可清洗产品，应避免使用可能对32.768K系列晶体产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。

SMD产品
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得时钟晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
引线类型产品
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。EPSON进口晶振MC-146,Q13MC1461000600音叉晶体
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。

编码	LxWxH/尺寸	Model/型号	Frequency/频率	CL Value/负载	Freq.tol./频率 @+25°C	Oper. Temper. Range/工作温度
Q13MC1461000100	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC1461000200	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC1461000400	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC1461000600	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	6 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC1461005200	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	6 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC1462000100	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC1462000200	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC1462000300	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	7 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC1462000400	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC1462000500	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	7 pF	+/-100 ppm	-40 to +85 °C
Q13MC1462000600	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	6 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC1462000900	7015mm贴片谐振器	MC-146	32.768000 kHz	7 pF	+/-50.0 ppm	-40 to +85 °C
Q13MC1462001000	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	12.5 pF	+/-50.0 ppm	-40 to +85 °C
Q13MC1462001100	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	12 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC1462001200	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	12.5 pF	+/-30.0 ppm	-40 to +85 °C
Q13MC1462001500	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	7 pF	+/-30.0 ppm	-40 to +85 °C
Q13MC1462001600	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	12 pF	+/-50.0 ppm	-40 to +85 °C
Q13MC1462001700	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	12.5 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC1462001800	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	10 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC1462002200	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	8 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC1462003700	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	12.5 pF	+/-100 ppm	-40 to +85 °C
Q13MC1462005300	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	10 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC1462005900	7 x 1.5 x 1.4 mm	MC-146	32.768000 kHz	8 pF	+/-10.0 ppm	-40 to +85 °C
Q14MC1461001300	7 x 1.5 x 1.4 mm	MC-146	32.000000 kHz	12.5 pF	+/-50.0 ppm	-40 to +85 °C
