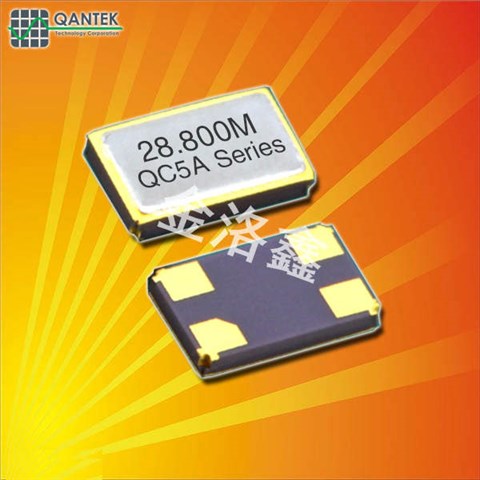

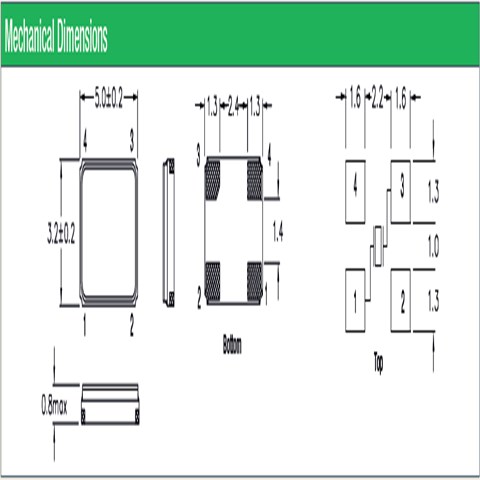

QANTEK晶振,贴片晶振,QC5A晶振,无源晶振

QANTEK技术公司成立于2005年，其愿景是成为具有卓越设计和技术支持的全球时间和频率管理组件制造商。为追求这一愿景，QANTEK制造符合ISO / TS质量标准。我们的通孔和表面安装提供的全面产品范围包括：晶振（XTAL）,时钟振荡器（XO）,压控晶体振荡器（VCXO）,温度补偿晶体振荡器（TCXO）,烘箱控制晶体振荡器（OCXOs）,石英晶体滤波器,陶瓷谐振器.
QANTEK的频率管理组件产品系列因其可靠性，耐用性和性能而广受认可。我们的石英晶振产品制造符合国际标准和规格。因此，每一台QANTEK产品都能达到您的期望和超越。此外，我们不断扩大和升级我们的生产流程，以确保利用新技术来保护和永久改善产品性能和完整性。我们的持续增长和极高的客户保留水平证明了这一承诺。

QANTEK晶振,贴片晶振,QC5A晶振,无源晶振,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于5032晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。金属材质SMD晶振,4115小尺寸系列晶振,IL3Y晶振

石英贴片晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。QANTEK晶振,贴片晶振,QC5A晶振,无源晶振

机械振动的影响:当无源贴片晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体谐振器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。 金属材质SMD晶振,4115小尺寸系列晶振,IL3Y晶振

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在进口4脚5032贴片晶振基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。QANTEK晶振,贴片晶振,QC5A晶振,无源晶振

适当的控制电阻值（RD）取决于的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过四脚贴片无源晶振测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。

此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过5032四脚金属面晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。

负载电容:如果振荡电路中负载电容的不同，可能导致5032mm贴片晶振振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。金属材质SMD晶振,4115小尺寸系列晶振,IL3Y晶振
