8038陶瓷面谐振器,SMD型大体积石英晶体,MC-30A晶振,MC-30AY 32.7680K-A3:PURE SN

爱普生集团的半导体与软件技术增添便于使用、能让顾客更体验到利用价值的“解决方案”.通过上述工作,我们将为社会的发展以及实现更舒畅的未来而竭诚奉献.爱普生公司拥有世界顶端的机械技术,是全球数码映像的领军企业,同时也生产打印机和影印机等产品.而在电子元器件中,占主席地位,石英晶振中,EPSON爱普生做的异常出色.具了解，爱普生现已实现成为石英部件的NO1.

JLX-1

RB-1

爱普生晶振,SMD晶体,MC-30A晶振,是一款8038mm大体积32.768K晶振系列产品,是目前市场上用途较为广泛的一颗黑色陶瓷面的大尺寸石英晶体,通过了AEC-Q200认证,被确认为最适合用于汽车音响,ECU子时钟,汽车导航系统和时钟产品的进口晶振,完善的工艺技术和贴心的服务,使EPSON品牌在全球晶体元器件行业中拥有越来越高的地位.

JLX-2

RB-2

爱普生晶振	单位	MC-30A晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-40°C～+85°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW～100μW
频率公差	f_— l	±20ppm、±50ppm、±100ppm	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	6pF~12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±3× 10-6/ year Max.	+25°C,第一年

JLX-3

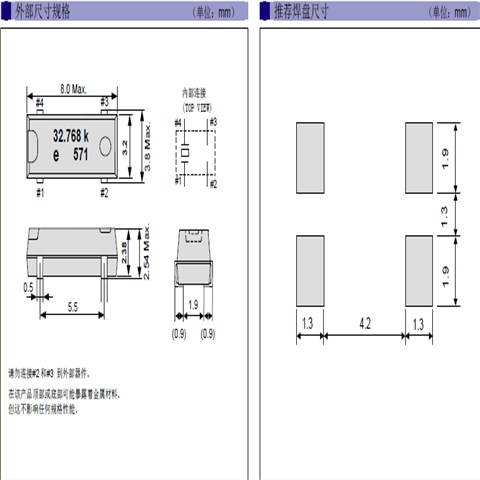

MC-30A

JLX-4

RB-4 耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害MC-30A无源晶体。如需在+150°C以上焊接晶体产品，建议使用SMD晶体。在下列回流条件下，对晶体产品甚至SMD晶振使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。爱普生晶振,SMD晶体,MC-30A晶振
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些进口贴片晶振。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保石英晶振未撞击机器或其他电路板等。
超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对MC-30A爱普生晶振产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。爱普生晶振,SMD晶体,MC-30A晶振
