MC-30AY晶振,大体积石英晶体谐振器,高精度32.768K晶体,MC-30AY 32.7680K-A3:PURE SN

爱普生株式会社主要从事压电石英晶振系列产品的生产,投资初期主要生产32.768KHZ系列产品,从2009年起32.768K系列产品转向马来西亚量产.苏州爱普生工厂就以生产高端的石英晶体振荡器为主,普通石英晶体谐振器为辅.爱普生拓优科梦（Epson — yocom）将进一步究极用精微加工发挥“石英”材料的优越性能的“QMEMS”技术,创造出更小、更高性能或全新功能的元器件.

JLX-1

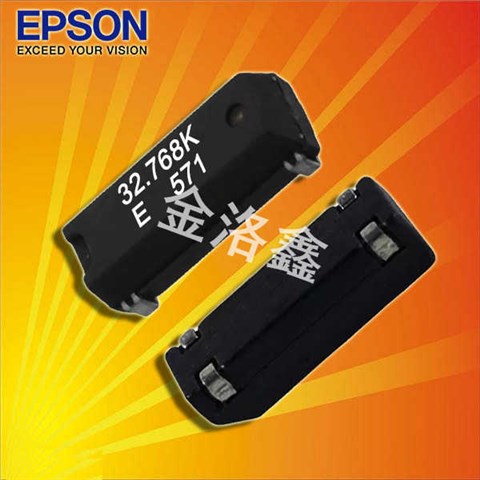

RB-1 爱普生晶振,无源晶振,MC-30AY晶体,在整个行业里8.0*3.8mm尺寸的32.768K晶体一直以来都是大体积晶振中的佼佼者,虽然相较于其他小型晶体元器件,在外形上没有占太大优势,在性能方面MC-30AY晶体却并不逊色,频率有±20ppm~±100ppm之间可以选择,因此适用范围更加广泛,具有多用途特性.

JLX-2

RB-2

爱普生晶振	单位	MC-30AY晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-40°C～+125°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW～100μW
频率公差	f_— l	±20ppm、±50ppm、±100ppm	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	6pF~12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±3× 10-6/ year Max.	+25°C,第一年

JLX-3

RB-3

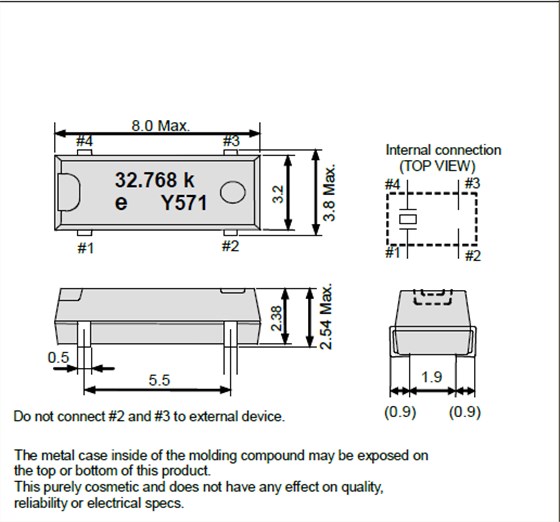

MC-30AY 8038

JLX-4

关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。爱普生晶振,无源晶振,MC-30AY晶体
由于晶体MC-30AY的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然爱普生时钟模块晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
MC-30AY贴片晶振支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化，请在没有直射阳光，不发生结露的场所保管。

JLX-5

RB-5 1、振荡电路
晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
无源晶振的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2、角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。
电路，除非有适当值的电阻器连接，否则振荡不会启动。

cptj1

石英晶振的形式模式，但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。

cptj11

限制流入谐振器的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。爱普生晶振,无源晶振,MC-30AY晶体
适当的控制电阻值（RD）取决于石英晶体谐振器的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
