爱普生晶振,进口晶振,MC-306晶振,MC-306 32.7680K-E5:ROHS

爱普生晶振,进口晶振,MC-306晶振,MC-306 32.7680K-E5:ROHS爱普生晶振,进口晶振,MC-306晶振,MC-306 32.7680K-E5:ROHS

产品简介

工作温度:-40~+85

保存温度:-55~+125℃

负载电容:12.5pF

贴片晶振"MC-306 32.7680K-E5:ROHS",本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域.

产品详情

EPSONdhl爱普生株式会社爱普生拓优科梦,(EPSON — YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产石英晶体,1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.
爱普生晶振以音叉型石英晶体谐振器,(32.768KHZ)系列出名,目前爱普生品牌遍布全世界,而千赫兹的晶体应用范围也比较广阔,所有的时记产品都需要用上32.768K晶振,该系列产品具有小型,薄型石英晶体谐振器,特别适用于有小型化要求的市场领域.

JLX-1

RB-1

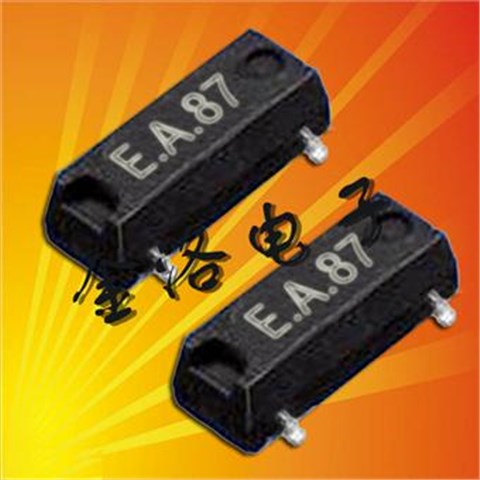

爱普生晶振,进口晶振,MC-306晶振,8.0*3.8mm的石英晶体同款型不同品牌的产品有很多,但其中知名度比较高的是来自日本EPSON品牌的MC-306晶振,与其他同类型晶体产品一样,这款谐振器同样拥有32.768KHz的晶振频率,并且都是黑色陶瓷表面的外形,可承受一定的高温环境,在全世界范围内都享誉盛名.

JLX-2

RB-2

爱普生晶振

单位

MC-306晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C+125°C

裸存

工作温度

T_use

-40°C+85°C

标准温度

激励功率

DL

1.0μW Max.

推荐:1μW100μW

频率公差

f_— l

±20 × 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-20°C+70°C

超出标准的规格请联系我们.

负载电容

CL

6pF~12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年

JLX-3

RB-3

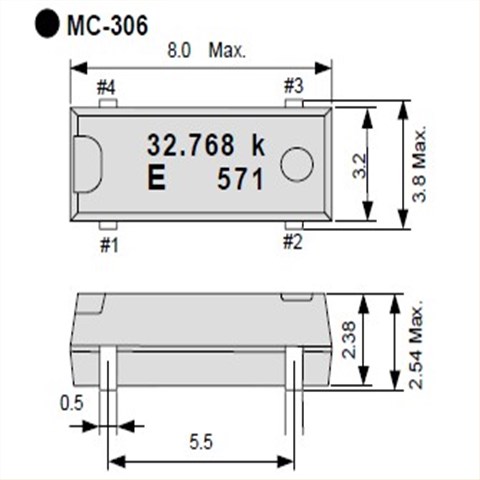

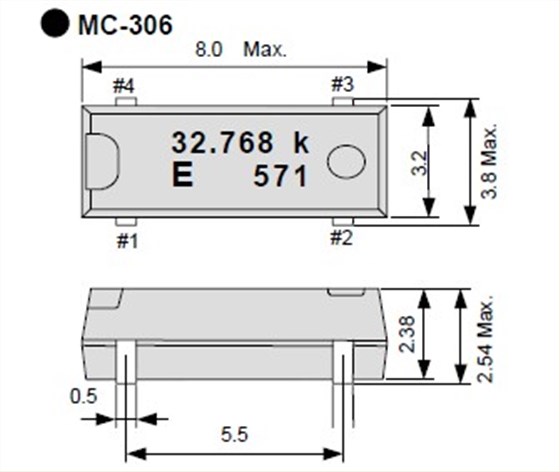

MC-306

JLX-4

RB-4机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2)在设计时请参考相应的推荐封装。
(3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。


JLX-5

RB-5振荡电路的检查方法

振荡频率测量
必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值,
使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。
有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2,因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。
图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容(3 pF以下XTAL终端IC)和探针。
然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于
即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。

cptj

此外,振荡频率与测量点不同。
1.测量缓冲输出
2.振荡级输出测量
三.通过电容器测量振荡级输出

cptj_1

图5示出以上1-3个测量点和所测量的
除缓冲器输出外,振荡频率较低。
