爱普生株式会社爱普生拓优科梦,（EPSON — YOCOM）1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶体,爱普生晶振以音叉型石英晶体谐振器,（32.768KHZ）系列出名,目前爱普生品牌遍布全世界,而千赫兹的晶体应用范围也比较广阔,所有的时记产品都需要用上KHZ系列晶体,该系列产品具有小型,薄型石英晶体谐振器,特别适用于有小型化要求的市场领域.

JLX-1

RB-1

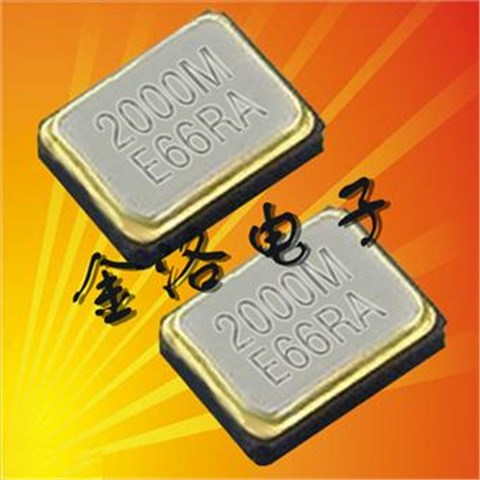

爱普生晶振,SMD晶振,FA-238A晶振,3.2*2.5mm贴片型四脚晶体谐振器长期占据晶振市场一定的比例,应用范围广,具有多用途特性,工作时和保存时的温度范围都在-40℃~125℃以内,并且通过了国际上的AEC-Q200指令标准,被确认为是最适合用在智能汽车电子与车载产品的晶体产品,FA-238A晶振的厚度也只有0.7mm,可以说是比较薄的,可为产品大大的缩减电路板空间.

JLX-2

爱普生晶振	单位	FA-238A晶振	石英晶振基本条件
标准频率	f_nom	12.000MHZ~62.400MHZ	标准频率
储存温度	T_stg	-40°C～+125°C	裸存
工作温度	T_use	-40°C～+125°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW～100μW
频率公差	f_— l	±15 × 10-6(标准), (±15 × 10-6～±50 × 10-6可用)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	7pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

JLX-3

RB-3

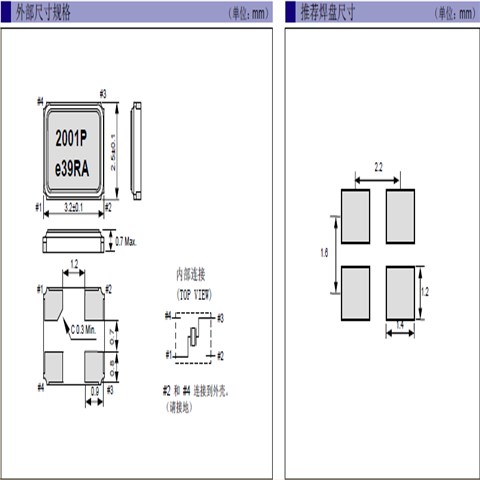

FA-238A 3225

JLX-4

RB-4

操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。爱普生晶振,SMD晶振,FA-238A晶振
使用环境（温度和湿度）
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力，会导致贴片谐振器特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。
负载电容
振荡电路中负载电容的不同，可能导致进口贴片晶振振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。

JLX-5

RB-5

1、振荡电路
3225贴片晶振是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，小体积贴片晶体也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。

cptj1

晶体谐振腔的形式模式，但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。爱普生晶振,SMD晶振,FA-238A晶振

限制流入谐振器的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值（RD）取决于进口爱普生晶振的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
