1612四脚贴片谐振器,世界级小型高精度晶体,FA118T晶振,FA-118T 26.0000MF12Z-AC3

EPSONdhl

爱普生现已实现成为石英部件的NO1,40多年前为支持SEIKO(精工)手表而成立的Epson石英部件部门强在PC,NB,手机及消费电子等运用上,市占率高达七八成,其中又以32.768k晶振称霸业界.爱普生以提供原子钟的精准振荡器知名业界,因此除了KHZ,MHZ的研究发展,另外还发明GHZ技术,使工艺技术达到人无完人,史前无例,实现以基波方式产生2.5GHz为止高频的表面声波(SAW)元器件.爱普生拓优科梦把半导体(IC)称之为"产业之米".

JLX-1

RB-1

爱普生晶振,无源晶振,FA-118T晶振,1.6*1.2*0.35mm超小型,超薄型无源MHZ赫兹贴片谐振器产品,投入市场之初曾引起业界的轰动,如此小型化的晶体产品为智能数码领域的生产企业带来新的商机,FA-118T晶振标准的精确度是±10ppm,负载电容是6pF,这样的参数指标是众多用户喜爱的高稳定参数值,老化率甚至可以达到±1ppm,寿命非常长.

JLX-2

爱普生晶振	单位	FA-118T晶振	石英晶振基本条件
标准频率	f_nom	24.000MHZ~54.0MHZ	标准频率
储存温度	T_stg	-40°C～+125°C	裸存
工作温度	T_use	-40°C～+85°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW～100μW
频率公差	f_— l	±10 × 10-6(标准), (±10 × 10-6～±30 × 10-6可用)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	6pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±1 × 10-6/ year Max.	+25°C,第一年

JLX-3

RB-3

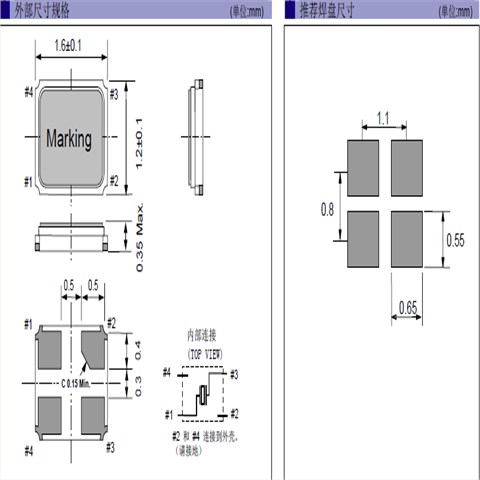

FA-118T 1612

JLX-4

RB-4

抗冲击
贴片晶振可能会在某些条件下受到损坏。例如FA-118T贴片晶振从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致石英晶体性能受到损害，因此应避免照射。爱普生晶振,无源晶振,FA-118T晶振
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致爱普生FA-118T晶振所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏FA-118T晶体，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。

JLX-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）爱普生晶振,无源晶振,FA-118T晶振
