JAUCH集团是石英晶体、晶体振荡器和电池技术的主要专家之一。公司成立于1954年，现在是频率控制产品行业的龙头企业之一，最近还拥有创新的MEMS计时时钟。我们是未来锂离子和锂聚合物电池市场的专家。我们已投资于位于villingen - schwenningen总部的生产设施，以及时满足世界各地的客户需求:MEMS振荡器在我们自己的生产设施中配置并交付，关注时效性。我们在子公司JAUCH Quartz France、JAUCH Quartz United Kingdom和JAUCH Quartz America的优秀员工开发和销售开拓性的技术解决方案。
作为一家全球活跃的进口晶振公司，我们所有的业务关系都是建立在整个组织的企业社会责任意识的基础上的。JAUCH每天都致力于遵循最高的公司治理标准，向我们的员工以及我们的客户、供应商以及参与我们企业成功的所有人。我们所有的活动都是按照社会标准和现行立法进行的。这一承诺适用于整个JAUCH公司:JAUCH Quartz GmbH德国，子公司JAUCH Quartz France SAS,JAUCH Quartz UK ltd .，JAUCH Quartz America,inc .和所有现有的业务关系。

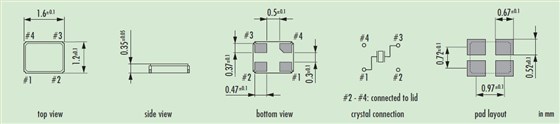

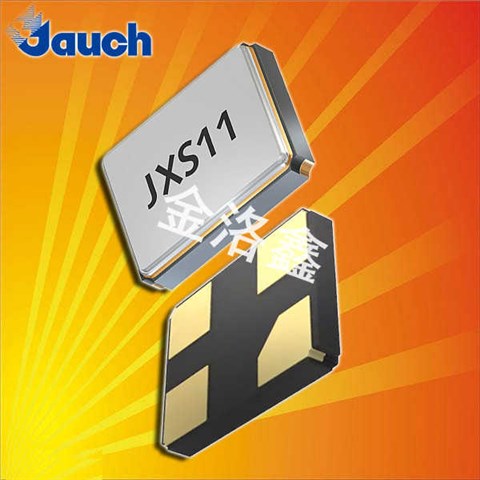

Jauch晶振,贴片晶振,JXS11晶振,SMD石英晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
晶振高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。点胶时应注意胶点的大小和位置。不宜过大或过小。（生产现场应该有很多照片），导电胶应注意有效期、储存温度、开盖次数、充分搅拌、室温放置时间、烤胶最高温度、烤胶时间、升温速率、升温起始最高温度。
|
Jauch晶振规格 |
单位 |
JXS11晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
5~70MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C～+90°C |
裸存 |
|
激励功率 |
DL |
100μW Max. |
推荐:10μW |
|
频率公差 |
f_— l |
±10 ,±20 ,±30× 10-6 |
+25°C对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/ |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C～+70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8PF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±3 × 10-6/ year Max. |
+25°C,第一年 |
一般来说，微处理器的振荡电路由考毕兹电路显示派生如下：镉和CG是外部负载电容，其中已建成的芯片组。 （请参阅芯片组的规格）Rf为具有200KΩ?1MΩ反馈电阻。SMD晶振的内置芯片一般设置。Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路，但仅用于具有高电源电路。Jauch晶振,贴片晶振,JXS11晶振,SMD石英晶振
一个稳定的振荡电路需要的负电阻，其值应是无源晶振阻力的至少五倍。它可写为|-R|>5的Rr。例如，为了获得稳定的振荡电路中，IC的负电阻的值必须小于？200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下，例如老化，热变化，电压变化，以及等等，电路可能不会产生振荡的“Q”值是低的。因此，这是非常重要的衡量负电阻（-R）以下说明：
线路连接的电阻（R）与晶体串联（2）从起点到振荡的停止点调整R的值。（3）振荡期间测量R的值。（4）你将能够获得负电阻的值，|•R|= R +的Rr，和RR =晶振的阻力。附：所连接的电路的杂散电容，可能会影响测定值。如果欧美进口晶振的参数是正常的，但它不工作稳步振荡电路中，我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话，我们有三种方法来改善这样的情况：降低外部电容（Cd和CG）的值，并采用其他晶振具有较低负载电容（CL）。采用具有较低电阻（RR）的晶振。使用光盘和CG的不等价的设计。我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。
此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过1612石英晶体谐振器电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。Jauch晶振,贴片晶振,JXS11晶振,SMD石英晶振
测试条件(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量贴片型石英晶体谐振器频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.
1.振荡电路:晶体谐振器是无源元件，因此受到1.6x1.2mm石英晶体电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在1612无源晶振振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
