鸿星的核心精神：诚信负责、团队合作、专业创新、积极成长。HOSONIC以先进技术、优异质量、完善服务，成为晶体产业最具竞争优势的品牌。Hosonic成立于1979年初，生产的电阻器和电容器，而转向注重水晶产品自第一液晶生产线在台湾设立1991。此后，公司扩大了其在中国大陆生产。现在，它拥有四个生产设施在中国大陆东、南、和九个销售和FAE位点和十个销售代表和经销商在世界各地。Hosonic现在是一个领先的专业晶体谐振器、晶体振荡器制造商在世界上，致力于直插和贴片式晶体振荡器的研发、生产和销售。
贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。
|

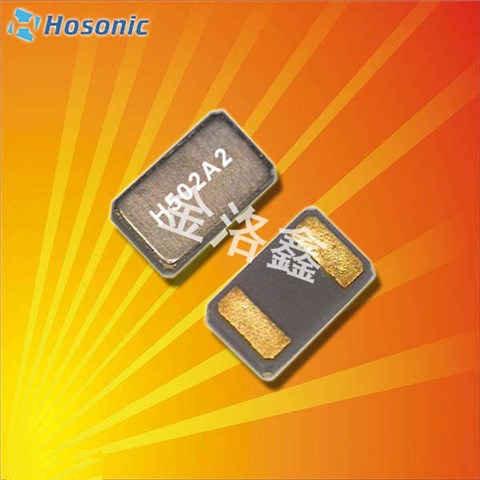

鸿星晶振 |
单位 |
ETDG晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C~+125°C |
裸存 |
|
工作温度 |
T_use |
-40°C~+85°C |
标准温度 |
|
激励功率 |
DL |
50μW Max. |
推荐:1μW～100μW |
|
频率公差 |
f_— l |
±20 × 10-6(标准) |
+25°C对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±50 × 10-6/-30°C~+85°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
12.5PF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-30°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±2× 10-6/ year Max. |
+25°C,第一年 |
所有石英晶体振荡器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路':电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。鸿星晶振,贴片晶振,ETDG晶振,石英晶振
同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
产品设计人员在设计振荡回路的注意事项1. 驱动能力:驱动能力说明无源晶体振荡器所需电功率,其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流,Re表示石英晶振的有效电阻,而且 Re=R1（1+Co/CL）2。
振荡补偿:除非在振荡电路中提供足够的负极电阻，否则会增加2012贴片晶振振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。鸿星晶振,贴片晶振,ETDG晶振,石英晶振
时序表
振荡电路:晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，二脚金属壳石英晶体谐振器在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
角色的分量与参考值:在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在32.768贴片晶振振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。晶体谐振腔的形式模式，但泛音振荡或基波。
