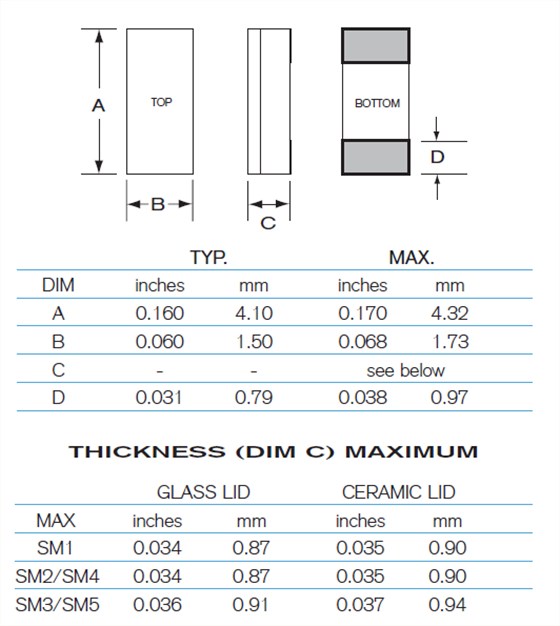

32.768千赫兹时钟晶体,小尺寸4.1*1.5mm封装晶振,CX9VSM晶振

Statek-2

1970年，Statek公司开创了石英计时元件小型化技术，革新了频率控制行业。今天，Statek在设计和制造超微型石英晶体、振荡器和传感器方面延续了创新的传统。自成立以来，Statek一直是创新、服务和质量的代名词。所有产品都是在美国设计、制造和测试的。定制设计的有限元分析软件，在构建实物原型之前，能够准确地进行设备行为建模，节省您的时间。通过我们广泛的设计和过程库，从我们过去的成功中获益。Statek拥有设计和分析各种操作模式中所有机械几何形状的石英谐振器的专门知识。工程专家援助.
Statek晶振集团所生产的压电石英晶体、有源晶体,温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）完全符合ISO14001环境管理体系国际标准的要求,体现了一个适合、三个承诺和一个框架：建造美丽家园——适合于我公司的生产活动、产品以及服务过程的性质.规模与环境影响；持续改进——持续改进环境绩效和环境管理体系的承诺；减少污染,节能降耗——污染预防的承诺；依法治理——遵守现行适用的环境法律、法规和其他要求的承诺；

JLX-1

Statek-1

Statek晶振,贴片晶振,CX9VSM晶振,石英谐振器,32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.超小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
石英晶体谐振器高精度晶片的切割技术: AT 切型晶振的晶片厚度为：t= 1670*n/ f 0,BT 切型石英晶振的晶片厚度为：t= 2560*n/ f 0,t: 晶振晶片厚度(mm) f 0 : 晶片标称频率(KHz) n: 泛音次数.2.6、晶振的腐蚀技术：用酸液腐蚀掉因研磨而产生的破坏层，消除晶片内应力，同时使石英晶振的晶片达到更准确的目标值。腐蚀频率=（1000*（F/N）+（F 2 /N 2 ）*PB）*N,F：石英晶振的标称频率。如 14.318180 MHz,18.432000 MHz, 20.000000 MHz.

JLX-2

RB-2

STATEK晶振	单位	CX9VSM晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-10°C~+125°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW～100μW
频率公差	f_— l	±100 × 10-6(标准),	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-55°C~+200°C	超出标准的规格请联系我们.
负载电容	CL	9pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-55°C — +200°C,DL = 100μW
频率老化	f_age	±3× 10-6/ year Max.	+25°C,第一年

JLX-3

RB-3

CX9VSM

JLX-4

RB-4

一般来说，微处理器32.768K的振荡电路由考毕兹电路显示派生如下：镉和CG是外部负载电容，其中已建成的芯片组。（请参阅芯片组的规格）Rf为具有200KΩ?1MΩ反馈电阻。它的内置芯片一般设置。Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路，但仅用于具有高电源电路。Statek晶振,贴片晶振,CX9VSM晶振,石英谐振器
一个稳定的振荡电路需要的负电阻，其值应是音叉贴片晶振阻力的至少五倍。它可写为|-R|>5的Rr。例如，为了获得稳定的振荡电路中，IC的负电阻的值必须小于？200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下，例如老化，热变化，电压变化，以及等等，电路可能不会产生振荡的“Q”值是低的。因此，这是非常重要的衡量负电阻（-R）以下说明：

20180607084414

线路连接的电阻（R）与晶体串联（2）从起点到振荡的停止点调整R的值。（3）振荡期间测量R的值。（4）你将能够获得负电阻的值，|•R|= R +的Rr，和RR =晶振的阻力。附：所连接的电路的杂散电容，可能会影响测定值。如果无源时钟晶振的参数是正常的，但它不工作稳步振荡电路中，我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话，我们有三种方法来改善这样的情况：降低外部电容（Cd和CG）的值，并采用其他晶振具有较低负载电容（CL）。

JLX-5

RB-5

振荡频率测量:必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值，使用4115贴片晶振正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。Statek晶振,贴片晶振,CX9VSM晶振,石英谐振器
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过32.768K无源晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。

cptj

振荡补偿:除非在32.768K无源贴片晶振振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。

sjzrhl_2

测试条件(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过4115石英晶振振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

scbx_2
