ECS晶振,石英晶振,CSM-7SSX晶振

ECS晶振,石英晶振,CSM-7SSX晶振ECS晶振,石英晶振,CSM-7SSX晶振

产品简介

石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能

产品详情

ECS-2

JLX-1

ECS晶振,石英晶振,CSM-7SSX晶振,1980年成立,在国际范围内开展业务已近35年,自成立以来超过3.0亿频率控制元件的传递。ECScrystal晶振公司国际公司作为其唯一的使命,致力于提供最先进的创新频率提供给世界的控制技术。我们的目标是建立客户的需求和我们导致解决方案,使电子世界变得更美好的先进产品之间的桥梁。

ECSInc.为了实现这一愿景,ECSInc.遵循我们的愿景,ECSInc.坚持创新为中心的企业文化,旨在促进和发展,最大限度地提高了我们满足不断变化的全球电子市场需求的能力各无晶圆厂合作伙伴的创造力。

总部设在美国堪萨斯州的OlatheECSInc.我们有这个领先的解决方案。建立和维护世界上最先进的可靠和具有成本效益的产品。

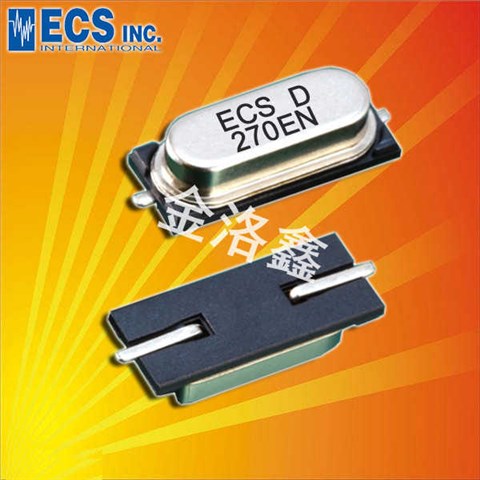

CSM-7SSX贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域
JLX-2

ECS晶振

单位

CSM-7SSX晶振

石英晶振基本条件

标准频率

f_nom

3.57M~50MHZ

标准频率

储存温度

T_stg

-40°C +85°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

7pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

JLX-3

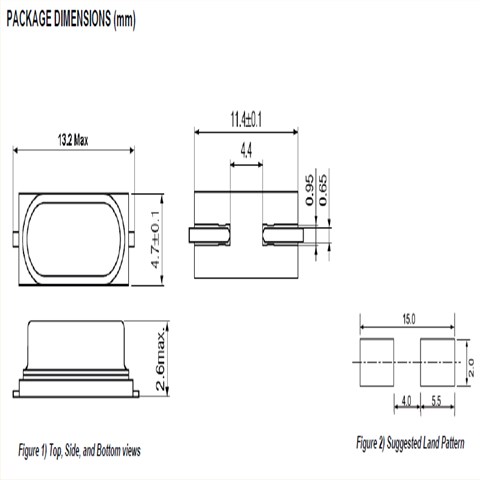

csm-7ss 11.4_4.7

JLX-4

ECS-1

所有石英晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将输出负载安装在尽可能靠近石英晶体振荡器的地方(在20 mm范围之间)。

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC GND

热影响

重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作。

晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不 必要的高温度。

有关SMD晶振产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”。

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认。

由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗。

若要进行超声波清洗,必须事先根据实际使用状态进行确认。

撞击

虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用。ECS晶振,石英晶振,CSM-7SSX晶振

JLX-5

1. 驱动能力

驱动能力说明振荡晶体单元所需电功率,其计算公式如下:

驱动能力 (P) = i2?Re

其中i表示经过晶体单元的电流,

Re表示晶体单元的有效电阻,而且 Re=R11+Co/CL2

sjzrhl_1

2. 振荡补偿

除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。

sjzrhl_2

3. 负载电容

如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CLCG × CD / CG+CD + CS

其中CS表示电路的杂散电容。

sjzrhl_3

频率和负载电容特征图器

sjzrhl_4

振荡回路参数设置参考
