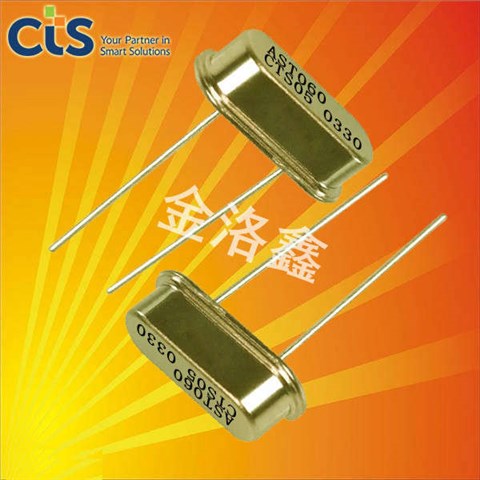

CTS晶振,DIP插件晶振,ATS晶振

CTS晶振,DIP插件晶振,ATS晶振CTS晶振,DIP插件晶振,ATS晶振

产品简介

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/S石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.

产品详情

CTS-1

消费电子制造业的发展促使许多美国的电子制造商在亚洲开展业务。1968,CTS在台湾建立了一个生产工厂,为北美原始设备制造商提供离岸生产设备,并与亚洲低成本零部件生产商进行合作。在1980年初的CTS获得了成功的连接器和背板制造商在北美洲和苏格兰的业务。此外,苏格兰的连接为CTS的石英晶体振荡器产品打开了许多新的欧洲市场机会,并继续提供创新的解决方案,利用金属陶瓷技术为国内汽车制造商提供可靠的引擎盖位置传感器。
CTS晶振集团运用ISO14001环境管理系统进行环境管理,尽最大可能减小业务活动对环境造成的负担,并通过业务发展推进环境改善。CTS晶振遵守所有适用的有关环境、健康和安全的法律和法规,以及CTS晶振集团自己的有关环境、工业卫生和安全的方针和承诺。将贴片晶振生产活动中的环境因素和环境影响的分析纳入我们的决策中来,确保活动中每一分子的运作和发展都体现对污染预防方针的贯彻。

JLX-1

CTS-2

CTS晶振,DIP插件晶振,ATS晶振.10.85*4.5mm插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能.
CTS石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性。

JLX-2

RB-2

CTS晶振

单位

ATS晶振

石英晶振基本条件

标准频率

f_nom

3.200MHz~64.000MHz

标准频率

储存温度

T_stg

-40°C~+85C

裸存

工作温度

T_use

-40°C~+85°C

标准温度

激励功率

DL

100/1000μW Max.

推荐:10μW~200μW

频率公差

f_— l

±30× 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±50 × 10-6/-20°C~+70°C

超出标准的规格请联系我们.

负载电容

CL

8pF~30PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C,DL = 100μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年

JLX-3

RB-3

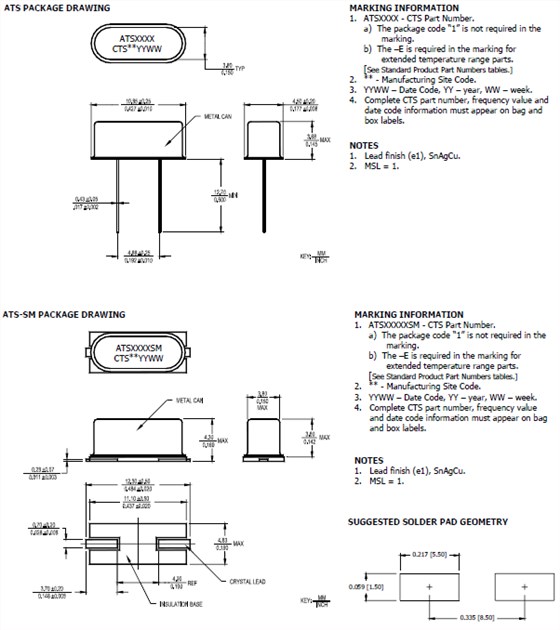

ATS 10.85-4.5

JLX-4

RB-4

<晶体谐振器>
如果过大的激励电力对无源晶振外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用。让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍 以上。
<晶体振荡器>
晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。有些有源晶振没有和旁路电容器进行内部连接。使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接。关于个别机型请确认宣传册、规格书。
<晶体滤波器>
注意电路板图形的配置,避免输入端子和输出端子靠得太近。如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路。如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下使用。
<光学产品>
由于制造过程中进行了灰尘等异物管理,因此包装开封以后,请在进行清洁度管理的环境中使用。CTS晶振,DIP插件晶振,ATS晶振

JLX-5

RB-5

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的引脚型石英晶振的振荡频率的真实值,
使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。CTS晶振,DIP插件晶振,ATS晶振
有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2,因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。
图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容(3 pF以下XTAL终端IC)和探针。
然而,应该注意到,使用这种方法49S型插件晶振输出波形较小,测量不能依赖于
即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。

cptj

此外,椭圆形插件晶振振荡频率与测量点不同。
1。测量缓冲输出
2。振荡级输出测量
三.通过电容器测量振荡级输出

cptj_1

图5示出以上1-3个测量点和所测量的
除缓冲器输出外,振荡频率较低。
