11.5*5.0mm石英晶体,无源插件晶振,AB晶振

Abracon-1

Abracon LLC(Abracon),全球领先的制造商被动&机电时间同步,权力,连通性和射频解决方案宣布音频和视频解决方案指南强调产品适合使用者应用程序如机顶盒,虚拟现实,便携式音频、视频/电话会议,耐磨,物联网,无人机,相机/摄像机、显示器和高保真音频以及专业应用,如音频混合器,唱片的质量接收器,广播工作室相机等设备,路由器和转换器使用SDI,HD-SDI和3 g HD-SDI.作为一个解决方案供应商,Abracon的广泛的产品线地址信号路径,数据路径和电源需求在最苛刻的应用.
ABRACON新的石英晶体电镀设计使得下一代Pierce振荡器能够在能够保持振荡的情况下运行在烟雾上.电子行业有一个非常一致的趋势,直接取决于时间 - 随着技术越来越小,功耗降低的需求越来越高.解决石英晶体设计要求,取决于行业需求,已经成为至关重要的.

JLX-1

Abracon-2

ABRACON晶振,进口晶振,AB晶振.49S型双引脚插件型石英晶体谐振器,该系列的晶体产品多年来在市面上一直受到用户们广泛使用,常用于多功能打印机,CPU,输出机,计算机和数据通信等产品身上,美国ABRACON品牌的这款AB晶振具有大型可拉伸应用宽频率范围特性,具有多用途功能,是一种高可靠性晶体产品.
石英晶振的研磨技术:通过对晶振切割整形后的晶片进行研磨,使石英晶振的晶片达到(厚度/频率)的一定范围.石英晶振晶片厚度与频率的关系为:在压电晶体行业,冠杰电子生产晶振频率的高低是显示冠杰电子技术水平的一个方面,我公司冠杰电子通过理论与实际相结合,累积多年的晶振研磨经验,通过深入细致地完善石英晶振研磨工艺技术,注重贴片晶振研磨过程的各种细节,注重晶振所用精磨研磨设备的选择.

JLX-2

RB-2

ABRACON晶振	单位	AB晶振	石英晶振基本条件
标准频率	f_nom	1.8432MHZ~160.000MHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-0°C～+70°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW～100μW
频率公差	f_— l	±50 × 10-6(标准)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±100 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	18pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5× 10-6/ year Max.	+25°C,第一年

JLX-3

RB-3

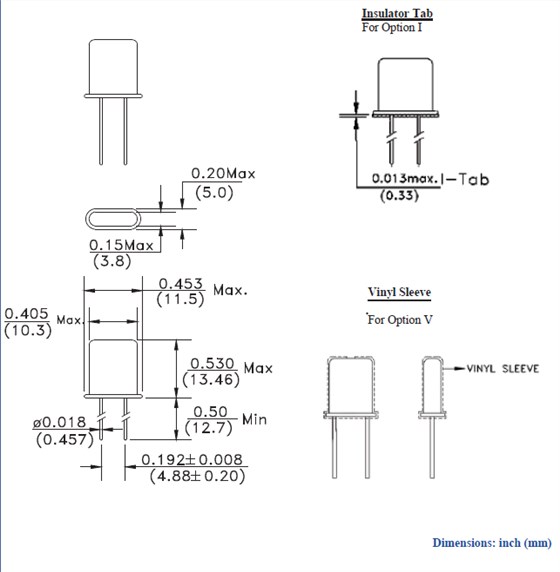

AB 11.5-5.0

JLX-4

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。ABRACON晶振,进口晶振,AB晶振
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。

JLX-5

RB-5

振荡电路的检查方法：
振荡频率测量
必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值，
使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。
有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。
图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容（3 pF以下XTAL终端IC）和探针。
然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于
即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。ABRACON晶振,进口晶振,AB晶振
