8M插件型49S晶体,XI晶振,XIHEELAANF-8.000000晶振

TY-2

泰艺石英晶振公司以严谨的质量管制系统获得客户对产品的信赖度,健全的供应链管理掌握原材物料的来源,满足客户对石英频率元件的需求.台湾泰艺电子成立于民国89年3月,前身为泰电电业股份有限公司电子部（民国65年设立）,是一家专业晶振,石英晶振,有源晶振,压控晶振频率控制元件制造商.
自从欧盟颁布各项绿色环保指令（如RoHS）后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.泰艺电子为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求有源晶振,压控振荡器,贴片晶振.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.

JLX-1

TY-1

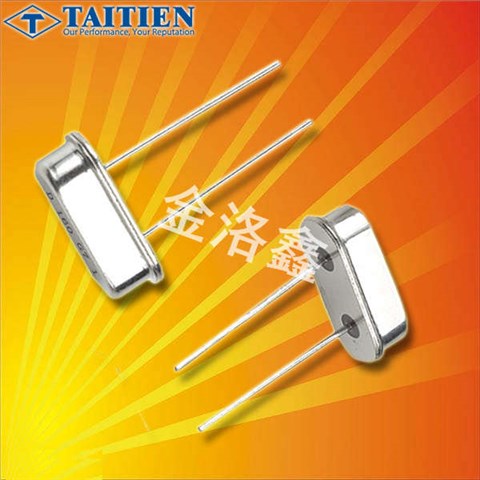

泰艺晶振,进口插件晶体,XI晶振.49S型插件石英晶体.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/S石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
泰艺石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。

JLX-2

泰艺晶振规格	单位	XI晶振	石英晶振基本条件
标准频率	f_nom	4.000MHZ~80.000MHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	800μW Max.	推荐:1μW～100μW
频率公差	f_— l	±20 × 10-6(标准)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±20 × 10-6/-40°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	8pF~16PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5× 10-6/ year Max.	+25°C,第一年

JLX-3

RB-3

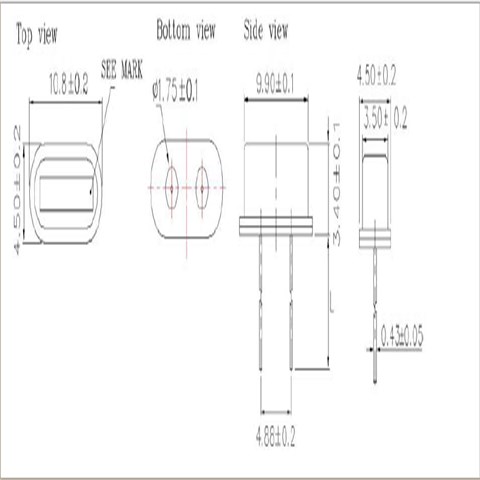

XI 10.8_4.8 49S

JLX-4

RB-4

机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管无源晶振产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。泰艺晶振,进口插件晶体,XI晶振
PCB设计指导
(1) 理想情况下，机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存插件晶振产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

JLX-5

RB-5

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的高精度进口DIP晶振的振荡频率的真实值，
使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。泰艺晶振,进口插件晶体,XI晶振
有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。
图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容（3 pF以下XTAL终端IC）和探针。
然而，应该注意到，使用这种方法进口无源晶振输出波形较小，测量不能依赖于
即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
