恒温石英晶体振荡器,大体积OCXO晶振,YH1300晶振

Gree-1

Greenray格林雷晶振集团致力于研发生产高精密,性能稳定的石英晶体振荡器,满足不同客户的特殊要求,并且具有低噪音,低相位等特点.所生产的晶振,石英晶体,贴片晶体等产品的设计,测试,包装都是经过一系列严格要求规范操作,是在我们位于宾夕法尼亚州机械堡的工厂中通过严格的管理以及严谨的态度进行操作的.
Greenray格林雷晶振集团为确保所生产晶振,贴片石英晶振的质量,都会经过广泛的电气以及环境测试,确保质量上不会存在错误,其中包括•老化•温度测试•温度循环•温度冲击•机械冲击•微跳•稳定烤•加速度•加速度灵敏度•好/总泄漏•随机振动振动•耐溶剂•可焊性.
JLX-1

Gree-2

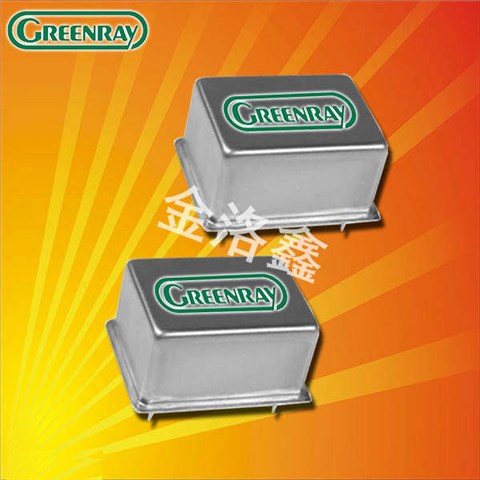

Greenray晶振,恒温晶振,YH1300晶振.产品本身具有保持恒定温度的作用,高低温度稳定性:频率精度高0.5PPM?,工作温度范围: - 30度?85度,电源电压:1.8V?3.3V之间可供选择,产品本身具有温度电压控制功能,拥有出色的低相位噪声和抖动,三态功能.
相位噪声和抖动是对同一种现象的两种不同的定量方式，是对短期稳定度的真实度量。恒温晶体振荡器以及其它利用基波或谐波方式的晶体振荡器具有最好的相位噪声性能。采用锁相环合成器产生输出频率的恒温晶体振荡器比采用非锁相环技术的振荡器一般呈现较差的相位噪声性能。

JLX-2

RB-2

型号		*YH1300晶振(OCXO)20.3212.70mm**
输出频率范围		10~50MHz
标准频率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
电源电压范围		+3.3V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待机时电流		-
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6max.（After 2 reflows）
	温度特性	±0.5×10-6,±2.5×10-6max./-30?+85℃ ±0.5×10-6,±2.5×10-6max./-40?+85℃（Option）
	电源电压特性	±0.2×10-6max.（VCC±5%）
	负载变化特性	±0.2×10-6max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

JLX-3

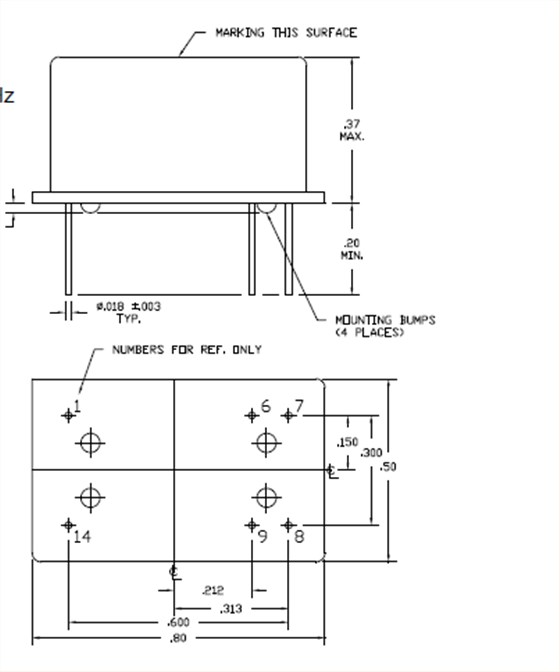

yh1300 20.32 x 12.70 OCXO

JLX-4

RB-4

噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电，否则会导致有源晶体无法产生振荡和/或非正常工作。

JLX-5

RB-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。
