椭圆形插件晶振,石英晶振,49S晶振

中国最大晶振厂家金洛鑫电子专业生产供应石英晶振,49/S,49/U,49/SSMD,6035mm,5032mm,3225mm圆柱晶振系列.应频率从3,579545MHZ----75MHZ,其中基频AT切范围从3,579545MHZ----27MHZ;基频BT切范围从24MHZ----40MHZ; 频率频差范围:+/-5PPM--+/-50PPM;负载电容:12---50PF或串联;激励功率:0,1--2M;温度范围:-20-----70;电阻:30OHM.目前公司晶振业务范围遍及国内十多个省市，与国内多家知名企业建立了良好的合作关系。
金洛鑫电子有限公司专业生产、销售：石英晶振、表晶32.768KHZ、陶瓷晶振、贴片晶振、陶瓷SMD滤波器、声表面DIP滤波器、SMD声表面滤波器、谐振器、产品广泛应用于钟表、通讯设备、电脑、音响、仪器仪表、家用电器、卫星导航系统、及各种频率控制设备。在多年来的发展，公司已拥有一支优秀的团队，建立了健全的供应系统与服务体系，具备较强的专业配套供应及应变能力。
JLX-1

RB-1

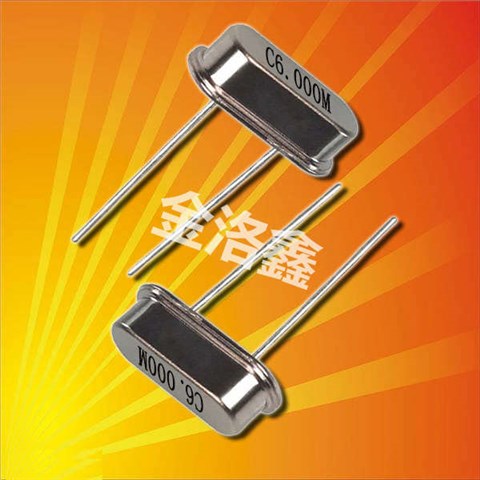

石英晶振,DIP插件晶振,49S晶振.引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/S石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶体谐振器该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。椭圆形插件晶振,智能电表晶振,49S晶振

JLX-2

石英晶振	标示	49S晶振	基本信息对照表
crystal标准频率	f_nom	3.500MHz~80.000MHz	标准频率
储存温度	T_stg	-40°C~+90°C	裸存
工作温度	T_use	-10°C~+70°C	晶振标准温度
激励功率	DL	10（100）μW Max.	推荐:10μW～100μW
频率公差	f_— l	±30~±50× 10-6(标准)	+25°C对于超出标准的规格说明
频率温度特征	f_tem	±30×10-6/-40°C ~+85°C	超出标准的规格请联系金洛鑫电子.
负载电容	CL	seire,10pF,12pF,16pF	超出标准说明,请联系金洛鑫电子.
串联电阻（ESR）	R1	如下表所示	-40°C ~+85°C,DL = 100μW
频率老化	f_age	±5×10-6/ year Max.	+25°C,第一年

JLX-3

RB-3

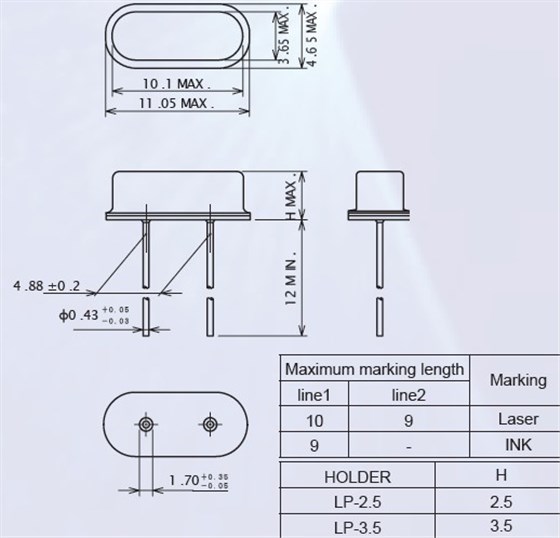

49S

JLX-4

RB-4

抗冲击
插件石英晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致石英晶体性能受到损害，因此应避免照射。石英晶振,DIP插件晶振,49S晶振
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解两脚插件石英晶体谐振器或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致SMD晶振所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。椭圆形插件晶振,智能电表晶振,49S晶振
静电
过高的静电可能会损坏49S插件晶振，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。

JLX-5

RB-5

输出波形与测试电路
1.时序表

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。椭圆形插件晶振,智能电表晶振,49S晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）石英晶振,DIP插件晶振,49S晶振
