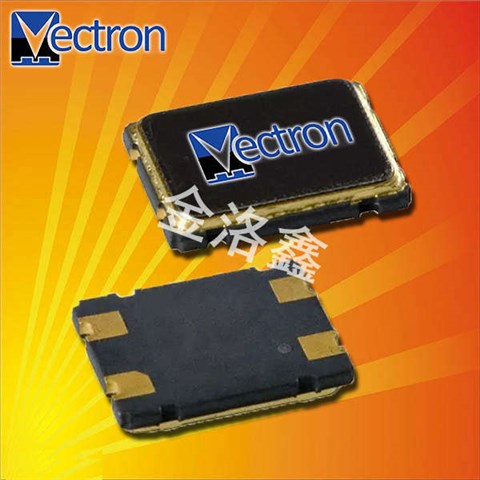

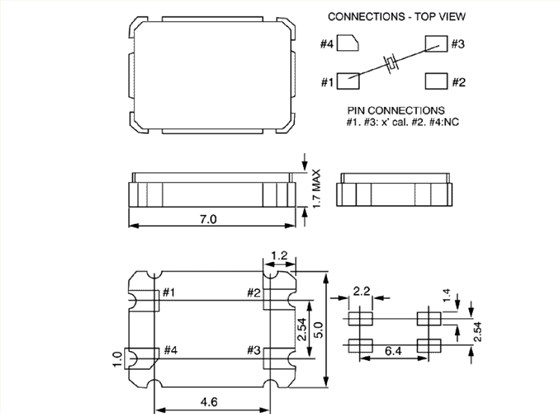

Vectron晶振,贴片晶振,VXC1晶振.7050mm体积的表面贴片型石英晶体谐振器,是一款小型化,重量轻的贴片晶振,产品本身具有耐高温及耐低温特性,即使在零下负20度至正75度也能正常工作,满足245度无铅高温回流焊接,顶点温度可达260度,因此在电子数码产品市场比较受欢迎.
维管晶振高精密点胶技术:石英贴片晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。
VECTRON晶振 |
单位 |
VXC1晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
8.000MHZ~100.000MHZ |
标准频率 |
储存温度 |
T_stg |
-40°C~+90°C |
裸存 |
工作温度 |
T_use |
-40°C~+85°C |
标准温度 |
激励功率 |
DL |
10-100μW Max. |
推荐:1μW~100μW |
频率公差 |
f_— l |
±10 × 10-6(标准), |
+25°C对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±10 × 10-6/-40°C~+85°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
6pF~32PF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
操作
请勿用镊子或任何坚硬的工具,夹具直接接触5*7贴片晶体的表面。
使用环境(温度和湿度)
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。Vectron晶振,贴片晶振,VXC1晶振
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力,会导致美国进口晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。
负载电容
振荡电路中负载电容的不同,可能导致7050耐高温石英晶振振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。
输出波形与测试电路
1.时序表
2.测试条件
(1)电源电压
超过 150µs,直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽,以观察波形。
(请勿使用该探头的长接地线。)Vectron晶振,贴片晶振,VXC1晶振
3.测试电路
