精工晶振,石英晶振,VT-120-F晶振,引脚音叉晶振

SEIKO是日本晶振制造商Seiko Instruments Inc.的缩写，也成为SII。SII拥有世界上顶端的机械技术。除了是世界上著名的石英手表厂商，同时也生产电脑打印机。做电子元器件，在石英振子这一方面，SII也是做的非常之出色的,目前，能够与日本精工晶振全球同等级竞争的，只有日本大真空KDS。SEIKO生产的石英晶振型号并不是很多，但是质量绝对可以和日产任何一个大品牌“媲美”。

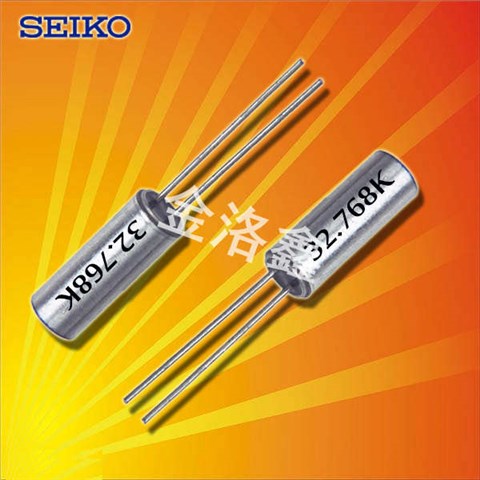

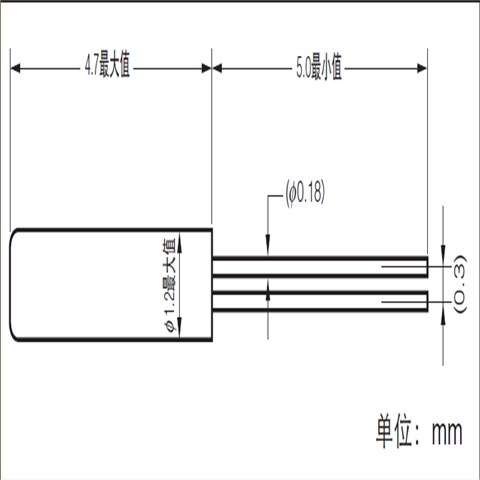

生活中手机应用到的晶振精工SSP-T7-F是最合适不过了。超轻薄的贴片晶振。体积达到7.0*1.5mm。可以和一粒米相提并论了。适合用在高密度表面安装，它采用塑料模封装设计，内有高可靠的管状石英晶体，提供的频率32.768KHZ，负载电容为6.0pF或12.5pF。金属外壳的使用使得VT-200-F圆柱音叉表晶在封装时能发挥比陶瓷外壳更好的耐冲击性。具备优良的耐热性，耐环境特性，优良的电气特性。除了体积2*6的圆柱晶振，精工还研发出最小最轻的音叉晶振，体积仅有4.7*1.2mm（VT-120-F）。不过这款插件晶振的价格也是相比VT-200-F单价比较贵的。

精工晶振,石英晶振,VT-120-F晶振,引脚音叉晶振元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.49/S石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
石英晶振曲率半径加工技术：时钟晶振晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）。注意：在石英晶振晶体测量中各个厂家的仪器会存在一定的差距（误差），所以应对晶振晶体测试仪器做特别管制。尤其是小公差产品。目前本公司的标准仪器在品管部。DIP 产品为 250A，SMD产品为 250B。品管部应对公司内每台单机每个月进行一次校对。自动测试机用平移法进行测试。同时保留和记录与不同客户之间的误差。在生产中用平移法解决。高精度的频率、电阻的测量技术：引进一批先进的检测仪器，准确度达到±1ppm（国标标准）。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性.

所有石英晶体谐振器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。精工晶振,石英晶振,VT-120-F晶振,引脚音叉晶振
热影响:重复的温度巨大变化可能会降低受损害的圆柱晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
机械性冲击(1) 从设计角度而言，即使石英晶振从高度75cm处落到硬质木板上三次，按照设计不会发生什么问题，但因落下时的不同条件而异，有可能导致石英芯片的破损。在使之落下或对它施加冲击之时，在使用之前，建议确认一下振荡检查等的条件。(2) SMD石英晶振与电阻以及电容器的芯片产品不同，由于在内部对石英晶振晶片进行了密封保护，因此关于在自动安装时由于冲击而导致的影响，请在使用之前，恳请贵公司另外进行确认工作。(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上，不得已要安装到同一块基板上时，请确保晶振能正常工作。关于冲洗清洁音叉型晶振由于采用小型、薄型的晶振芯片，以及相对而言频率与超音波清洁器相近，所以会由于共振而容易受到破坏，因此请不要用超音波清洁器来冲洗晶振。

晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了32.768K插件晶振这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。精工晶振,石英晶振,VT-120-F晶振,引脚音叉晶振
角色的分量与参考值:在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在32.768K时钟晶体振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。晶体谐振腔的形式模式，但泛音振荡或基波。

测试条件:(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3) 其他? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用32.768K晶振微型插槽，以观察波形。（请勿使用该探头的长接地线）

负载电容:如果振荡电路中负载电容的不同，可能导致音叉表晶振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。
